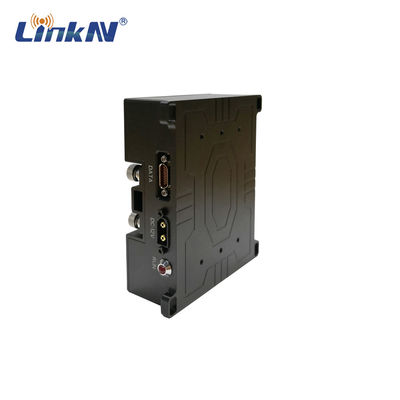

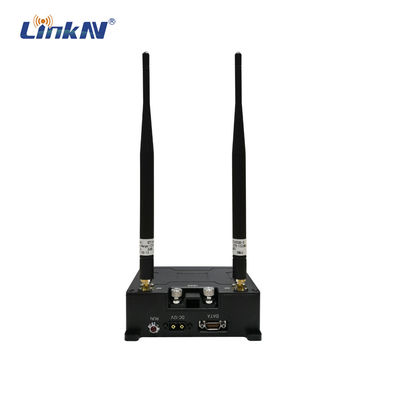

پیوند داده پهپاد نظامی پلیس 10 کیلومتری IP MESH رله چند پرش 82 مگابیت بر ثانیه AES DC12V-24V
معرفی
MANET3618 یک رادیو MESH است که به طور خاص برای انتقال داده های ویدیویی پهپاد طراحی شده است، این رادیو می تواند ویدیو و داده های FHD را به طور همزمان ارسال کند.رله چند هاپ آن می تواند فاصله انتقال را افزایش دهد و شبکه خودسازماندهی آن به طور خودکار مسیر را انتخاب می کند.دارای عملکرد ضد انسداد و ضد تداخل قوی است، برای ارتباطات تلفن همراه در محیط پیچیده بسیار مناسب است.
امکانات
■ بدون زیرساخت، خود پیکربندی و خود درمانی
■ فرکانس 1400MHz-1480MHz (350MHz-4GHz قابل تنظیم)
■ سرعت داده تا 82 مگابیت بر ثانیه
■ تا 9 هاپ و کمتر از 64 گره را پشتیبانی می کند
■ انتقال داده IP شفاف کامل
■ پشتیبانی از IPcam و ورودی HDMI
■ برد تا 20-40 کیلومتر LOS
■ از داده های سریال TTL پشتیبانی می کند
■ از رمزگذاری AES256 پشتیبانی می کند
■ تأخیر سیستم کم
مشخصات
ویژگی های انتقال | |
فرکانس | 1400MHz-1480MHz (350MHz-4GHz قابل تنظیم) |
پهنای باند RF | 2M/5M/10M/20MHz/40MHz |
توان خروجی | 36dBm (4W MIMO 2x2) |
کانال RF | 2T2R |
نوع مدولاسیون |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
حساسیت دیجیتال | 96dBm@5MHz BPSK |
نرخ انتقال | تا 82 مگابیت بر ثانیه |
قابلیت شبکه | 9 پرش و کمتر از 64 گره |
مشخصات داده ها | |
رابط RF | SMA F*2 |
رابط LAN/TTL | اتصال هوانوردی J30J-15TJ |
رابط ورودی برق | رابط XT60 |
رابط HDMI | Micro HDMI x1 |
رمزگذاری | AES (رمز عبور تعریف شده توسط کاربر) |
ویژگی های الکتریکی | |
ولتاژ کاری | DC 12-24 ولت |
مصرف برق | ≤12 وات |
خصوصیات فیزیکی | |
وزن | 398 گرم |
ابعاد | 113*84*38 میلی متر |
سطح حفاظت | IP54 |
دمای ذخیره سازی | -45-65 ℃ |
رطوبت کاری | 5 تا 95 درصد (غیر متراکم) |
ابعاد

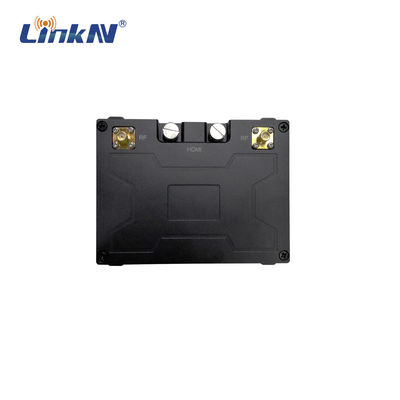

توضیحات پنل
① رابط آنتن MESH، SMA F
② رابط ورودی HDMI
③ رابط آنتن MESH، SMA F
④ رابط LAN/TTL
⑤ رابط ورودی برق
تست میدانی
نمودار توپولوژی
■ نوع زنجیر
■ نوع ستاره
■ نوع مش
■ نوع تصادفی
سیستم MANET گروهی از دستگاههای متحرک (یا به طور موقت ثابت) است که باید توانایی پخش صدا، داده و ویدئو را بین جفتهای دلخواه دستگاه با استفاده از سایرین به عنوان رله برای اجتناب از نیاز به زیرساخت فراهم کند.
تکنیک های زیادی وجود دارد که برای ارائه قابلیت MANET قوی استفاده می شود، از جمله موارد زیر:
خود شکل دهی / خود درمانییک ویژگی حیاتی سیستم های MANET است.در یک شبکه مش واقعی، رادیوها می توانند در هر زمان به شبکه بپیوندند یا از آن خارج شوند، و شبکه به طور مداوم توپولوژی خود را با حرکت گره ها نسبت به یکدیگر تطبیق می دهد.این امر مستلزم یک معماری غیرمتمرکز است به این صورت که هیچ رادیو مرکزی مرکزی برای مدیریت کنترل شبکه وجود ندارد و ارتباطات حتی زمانی که یک یا چند گره از بین برود ادامه خواهد داشت.
تطبیق پیوندتوانایی هر رادیویی برای پیکربندی بهینه پارامترهای انتقال خود (صورت فلکی، کدگذاری FEC، و تکنیک های MIMO) برای به حداکثر رساندن سرعت داده و استحکام پیوندها به هر یک از رادیوهای دیگر که با آن در ارتباط است.یک رادیو خاص ممکن است با یک رادیو نزدیک با رادیوی دیگر با سرعت داده بیش از 50 مگابیت در ثانیه ارتباط برقرار کند، در حالی که از نرخ تنها 2 مگابیت در ثانیه برای ارائه یک پیوند قوی به رادیویی بسیار دورتر استفاده می کند.اینها نرخهای پشت سر هم بسته هستند، که در آن استفاده از یک انفجار 50 مگابیت در ثانیه حتی برای جریان داده با نرخ بسیار پایینتر بسیار مفید است، زیرا زمان پخش کانال رایگان را برای سایر گرههای شبکه باقی میگذارد تا از آن استفاده کنند.داشتن نرخ انفجار داده بالقوه بالا مهم است زیرا هرچه زمان پخش کمتری برای پیوندهای کوتاهتر مصرف شود، زمان پخش بیشتری برای استفاده از مدولاسیون و کدگذاری کندتر و قوی تر در پیوندهای دور باقی می ماند.
مسیریابی تطبیقیمکانیزمی است برای تعیین مسیرهای رله بالقوه زمانی که نیاز به ارسال یک جریان داده بین یک جفت رادیویی معین باشد.این نیاز به پشتیبانی از عملکرد خودترمیمی خودساز با تطبیق پویا برای استفاده از همه رادیوهای موجود به عنوان رلههای بالقوه و مقاوم بودن در برابر از دست دادن رادیوهای رلهکننده دارد.همچنین باید در ارتباط با تطبیق پیوند کار کند زیرا تعیین مسیر بهینه برای یک جریان داده مستلزم در نظر گرفتن سایر دادههایی است که در شبکه جریان دارند و همچنین ظرفیت دینامیکی هر پیوند در شبکه.این مشکل پیچیده است و همه رادیوها را ملزم می کند تا اطلاعاتی در مورد ترافیک داده ای که از طریق آنها جریان می یابد و ظرفیت پیوند از هر یک به گره های همسایه دیگر به اشتراک بگذارند.این به اشتراک گذاری اطلاعات باید به شیوه ای هوشمندانه انجام شود تا بیش از حد توان با ارزش شبکه موجود را مصرف نکند.
شبکه IP شفافبه این معنی که هر تعداد کامپیوتر استاندارد، دوربین ویدئویی IP یا سایر دستگاهها ممکن است به هر یک از رادیوهای تلفن همراه متصل شوند و از طریق شبکه مش ارتباط برقرار کنند، درست مثل اینکه همه دستگاهها در یک دفتر واحد با اترنت سیمی قرار دارند.راه های مختلفی برای این کار در MANET وجود دارد.برای ایجاد انعطاف پذیری و سهولت استفاده، بهترین انتخاب این است که کل شبکه MANET به گونه ای ظاهر شود که گویی یک سوئیچ شبکه لایه 2 است.این بدان معناست که بدون پیکربندی مجدد آدرسهای IP یا تنظیمات دیگر، گروهی از دستگاههای مبتنی بر IP که با هم روی یک سوئیچ اترنت ساده کار میکنند، میتوانند به رادیوهای MANET متصل شوند و با آزادی جدید تحرک بیسیم، عملیات را از سر بگیرند.
ترافیک چندپخشیمجموعه ای از چالش های منحصر به فرد را برای سیستم های MANET ارائه می دهد.پشتیبانی چندپخشی که در سوئیچهای سیمی لایه 2 پایه اجرا میشود، تکرار بستههای چندپخشی است که به یک پورت روی همه پورتهای دیگر میآیند.به عنوان مثال، اگر یک دوربین ویدئویی IP به یک پورت متصل باشد، ویدئوی خود را با استفاده از بسته هایی که به عنوان چندپخشی برچسب گذاری شده اند ارسال می کند.سپس رایانههایی که به هر یک از درگاههای دیگر سوئیچ متصل شدهاند، میتوانند به جریان ویدیوی بیسیم ضربه بزنند.معلوم می شود که این روش ساده در یک شبکه بی سیم که به عنوان سوئیچ لایه 2 عمل می کند، خیلی خوب کار نمی کند، زیرا بسیاری از دستگاه های داخل شبکه ممکن است نیازی به دیدن چندپخش خاصی نداشته باشند، و ارسال کورکورانه چندپخشی به همه دستگاه ها، در نتیجه توان عملیاتی محدود را از بین می برد. شبکه بی سیم غیر ضروریسیستمهای پیشرفتهتر MANET امکان بهینهسازی دستی و/یا خودکار را فراهم میکنند و انتقال چندپخشی را فقط به دستگاههایی محدود میکنند که به یک جریان چندپخشی خاص نیاز دارند.
شبکه های چند کانالهقابلیت پیشرفته برخی از سیستمهای MANET است که به شبکه اجازه میدهد از چندین کانال RF یا حتی باندهای فرکانس متعدد در یک شبکه استفاده کند و در عین حال قابلیت اتصال و پخش یک سوئیچ لایه 2 را فراهم میکند.یک مثال ساده از سودمندی این ممکن است سناریویی باشد که در آن سربازان رادیوهایی دارند که روی یک فرکانس کار میکنند در حالی که وسایل نقلیه رادیویی دارند که نه تنها روی آن فرکانس کار میکنند، بلکه رادیوهایی در باند متفاوتی نیز کار میکنند.این باند اضافی ممکن است با قدرت بالاتر یا آنتن های با بهره بیشتر باشد تا یک لایه ستون فقرات با سرعت بالا بین وسایل نقلیه ایجاد کند.هر دستگاه رادیویی سرباز می تواند با رادیوی هر سرباز دیگری از طریق هوا ارتباط برقرار کند، اما لایه ثانویه در فرکانس متفاوت می تواند ازدحام در فرکانس سرباز را کاهش دهد و به منطقه تحت پوشش شبکه افزایش دهد.
همه این قابلیتهای شبکه MANET با هم ترکیب میشوند تا اتصالات پرسرعت قوی مشابه آنچه در شبکههای مدرن 3G/4G ارائه میشود، اما در سناریوهای عملیاتی حیاتی که زیرساختهای بیسیم دائمی در دسترس نیستند، فراهم کنند.
