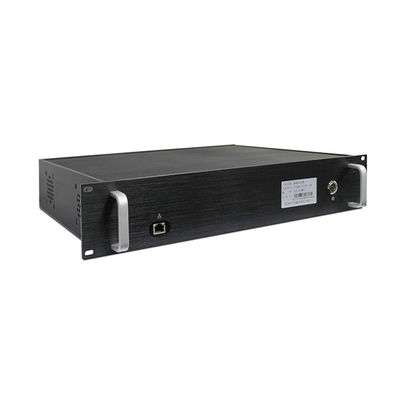

فرستنده ویدئویی COFDM 20 واتی پر قدرت 2U Rack-mount ورودی های HDMI/SDI CVBS 300-2700MHz
معرفی
LKAV-1707 یک فرستنده ویدئویی COFDM FHD با توان بالا (20 وات) 2U با قابلیت نصب رک است که بهویژه برای زمینههای سختگیرانه پخش و نظارت تصویری طراحی شده است، دارای محفظه 2U است و از ورودیهای HDMI (SDI) و CVBS پشتیبانی میکند. راه حل ایده آل برای ایجاد پیوندهای ویدئویی بی سیم ناهموار در همه محیط ها از جمله محیط های پر سرعت موبایل و محیط های شهری.
امکانات
■ مدولاسیون پیشرفته COFDM و کدگذاری H.264
■ از ورودی های دوگانه HDMI/SDI و CVBS پشتیبانی می کند
■ 20 وات توان خروجی بالا (قابل تنظیم)
■ تا 5-15 کیلومتر فاصله انتقال NLOS (شهری).
■ تاخیر سیستم 60-100ms کم
■ طراحی روی قفسه برای نصب آسان
■ محفظه آلیاژ آلومینیوم ناهموار
مشخصات
ویژگی های انتقال | |
مدولاسیون | COFDM |
نوع مدولاسیون | QPSK(4QAM)، 16QAM، 64QAM |
فرکانس کاری | 300 مگاهرتز - 2.7 گیگاهرتز (پیشفرض 700 مگاهرتز) |
توان خروجی RF | 43dBm (قابل تنظیم) |
پهنای باند RF | 2/4/6/8 مگاهرتز (قابل تنظیم) |
FEC | 1/2، 2/3، 3/4، 7/8 |
فاصله نگهبانی | 1/4، 1/8، 1/16، 1/32 |
مشخصات داده ها | |
ورودی ویدیو |
HDMI/SDI: 1080P/1080i/720P/720i… AV: NTSC (720x480) / PAL (720x576) |
فشرده سازی ویدیو | H.264 |
رابط RF | سر NF |
روش کنترل پارامتر | برنامه نویس USB |
رمزگذاری | AES256 (رمز عبور تعریف شده توسط کاربر) |
ویژگی های الکتریکی | |
ولتاژ کاری | AC 220 ولت |
خصوصیات فیزیکی | |
محیط کار | -10℃~70℃ |
ابعاد | 420*335*88.8mm (2U) |
وزن | 7.1 کیلوگرم |

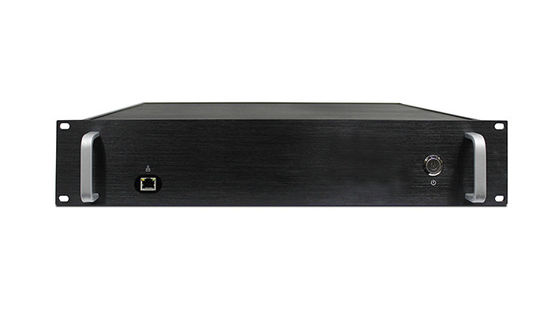

پنل جلو
① پنل برنامه نویس
② دکمه پاور
پنل پشتی
① رابط ورودی برق - AC 220 ولت
② رابط های رزرو شده
③ رابط ورودی HDMI (SDI به صورت اختیاری)
④ رابط GND
⑤ رابط آنتن - نوع N
سناریوی کاربردی
مزایای COFDM
مدولاسیون COFDM دارای مقاومت تضعیف بسیار قوی است، مدولاسیون COFDM انتقال را از کاربر نهایی به تعدادی از حامل های فرعی امکان پذیر می کند، و سیگنال را می توان بسیار طولانی تر از سیگنال نگهداشته شده در یک سیستم تک حامل نگه داشت، بنابراین COFDM مقاومت قوی تری دارد. برای نویز ضربه ای و مقاومت در برابر تضعیف کانال سریع.COFDM استفاده بالاتری از فرکانس دارد و به جای استفاده سنتی از باندهای محافظ که کانالهای فرعی را جدا میکند، امکان همپوشانی امواج فرعی متعامد را به عنوان کانالهای فرعی فراهم میکند، بنابراین کارایی فرکانس را بهبود میبخشد و استفاده از منابع طیف را به حداکثر میرساند.
همانطور که برای انتقال داده با سرعت بالا، COFDM دارای مکانیسم مدولاسیون خود تطبیقی است که به شرکت های فرعی امکان می دهد روش های مدولاسیون مختلفی مانند QPSK، QAM، 16QAM یا 64QAM را با توجه به شرایط کانال و نویزهای مختلف پس زمینه انتخاب کنند.اگر شرایط خوب است، پس خود را با مدولاسیون با راندمان بالا وفق دهید، اگر شرایط بد است، سپس با مدولاسیون ضد تداخل سازگار شوید.بنابراین می تواند به طور قابل اعتمادی با انتقال داده با سرعت بالا سازگار شود.
دارای قابلیت تداخل بین نمادی (ISI) قوی است، ISI تداخل اصلی علاوه بر نویز در ارتباطات دیجیتال است.COFDM با استفاده از پیشوند چرخه ای توانایی قوی ISI را دارد.
سهولت استفاده در ترکیب با انواع روش های دیگر، COFDM را می توان به عنوان یک روش مدولاسیون استفاده کرد، علاوه بر این، می توان آن را به راحتی با بسیاری از انواع فناوری دسترسی چندگانه ترکیب کرد و دسترسی به چندین کاربر را به طور همزمان فراهم کرد.شما می توانید به چندین کاربر اجازه دهید به طور همزمان از فناوری اطلاعات COFDM برای انتقال استفاده کنند.
کاربردهای دستگاه COFDM
مدولاسیون COFDM مشکلات دشوار انتقال پهن باند بی سیم "غیر خط دید" و "موبایل" را زمانی که سرعت بیش از 2 مگابیت در ثانیه است حل کرد، بنابراین به طور گسترده در ارتباطات سیار، انتقال ویدئو و سیستم های نظارت مانند پروژه پخش صوتی دیجیتال استفاده شده است. (DAB)، پخش تلویزیون با کیفیت بالا (HDTV)، مراقبت های بهداشتی، ارتباطات سیار (CDMA + OFDM)، شبکه محلی بی سیم (IEEE 802.1la)، دسترسی بی سیم پهن باند (BWA)، ویدیوهای با کیفیت بالا در نظارت زمان واقعی (نظامی ، پخش، ایمنی، دفاع دریایی و سایر صنایع).
انتقال بی سیم موبایل با سرعت واقعی
این سیستم میتواند ویدئو، صدا، دادهها و غیره را در زمان واقعی از صحنههای اضطراری از طریق یک شبکه ارتباطی عمومی یا سیستم شبکه ارتباطی خصوصی که به هر مرکز تقدیر میشود، جمعآوری کند.افسران در تمام سطوح فرماندهی می توانند موقعیت را مستقیماً از رایانه درک کنند تا اقدامات مؤثری را در فرماندهی بلادرنگ انجام دهند.بنابراین به طور گسترده ای برای خدمات اضطراری بلایای طبیعی اعمال می شود.این سیستم می تواند به صرفه جویی زیادی در زمان پردازش و کاهش تلفات ناشی از بلایا کمک کند
انتقال بی سیم دریایی در زمان واقعی
نظارت بر زمان واقعی انتقال بی سیم دریایی برای دفاع ساحلی، دریانوردی، بازرسی بندر و سایر صنایع خوب است.نظارت بر زمان واقعی منطقه نظارت دریایی را می توان در کل فرآیند با ویدئو، صدا، داده و کنترل زنده دستکاری کرد.این سیستم می تواند به فرماندهی، نظارت دریایی با کارایی بهتر کمک کند.
پخش زنده انتقال ویدئو
هنگامی که بازی های ورزشی پر جنب و جوش پخش می شود، وضوح ویدیو را می توان با انتقال COFDM تا حد زیادی بهبود بخشید.
سیستم ارتباطات سیار عمومی
IEEE 802.1la قبلاً روی باند 5 گیگاهرتز چشم دوخته است و انتقال داده با سرعت بالا توسط OFDM را فراهم می کند.
به عنوان یک نتیجه، مدولاسیون COFDM مشکلات دشوار انتقال پهنای باند بی سیم "غیر خط دید" و "موبایل" را در زمانی که سرعت بیش از 2 مگابیت در ثانیه است، حل کرد، COFDM می تواند فیلم ها را با سرعت بالا ضبط کند و فیلم های با کیفیت بالا را در زمان واقعی ارسال کند، و باعث شود کاربران فوق العاده باشند. آزادی در جمع آوری اخبار، پخش زنده، برنامه های کاربردی نظارت بر زمان واقعی.
سوالات متداول
Q1: آیا شما یک تولید کننده یا یک شرکت تجاری هستید؟
ما تولید کننده حرفه ای و متخصص در سیستم های انتقال بی سیم هستیم.
Q2: چرا باید شما را انتخاب کنم؟
شما قیمت رقابتی، کیفیت عالی، خدمات راضی و گارانتی طولانی دریافت خواهید کرد.
Q3: چه نوع خدمات محصولی می توانم داشته باشم؟
خدمات OEM و ODM.
Q4: چه نوع گارانتی را ارائه می دهید؟
ما یک سال گارانتی و تعمیر و نگهداری مادام العمر ارائه می دهیم.
Q5: شرایط پرداخت چیست؟
ما انتقال بانکی، پی پال یا پرداخت نقدی را می پذیریم.
Q6: بسته بندی و حمل و نقل؟
کارتن قهوه ای خنثی و ارسال از طریق DHL، FedEx، UPS، TNT یا از طریق هوا/دریا.
Q7: چه مدت برای تحویل؟
1-3 هفته برای مدل معمولی و 3-5 هفته برای مدل سفارشی.
Q8: آیا می توانم 1 نمونه را برای آزمایش سفارش دهم؟
بله، ما از سفارش نمونه استقبال می کنیم، نمونه های مخلوط قابل قبول هستند.
Q9: آیا محدودیت MOQ دارید؟
بدون محدودیت، 1 عدد قابل قبول است.
Q10: آیا چاپ لوگوی من روی محصول اشکالی ندارد؟
بله، لطفاً قبل از تولید به طور رسمی به ما اطلاع دهید و ابتدا طرح را تأیید کنید
