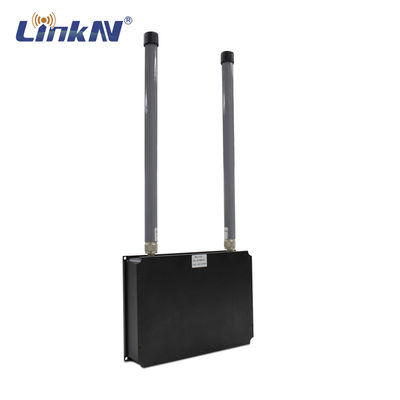

LKAV1638 EOD ربات های بی سیم ویدیو لینک FHD دیجیتال COFDM QPSK امنیت بالا AES256 تاخیر کم
مقدمه
LKAV-1638 & 1216 یک سیستم ویدئویی دیجیتال COFDM بی سیم فشرده است که به طور خاص برای UGV و EOD Robot طراحی شده است. این سیستم از کدک H.264 با تاخیر پایین برای کیفیت عالی ویدئو از طریق لینک بی سیم استفاده می کند.می تواند ویدئو FHD را تا ۱-۲ کیلومتر NLOS انتقال دهد.، ایده آل برای ایجاد پیوند ویدئویی بی سیم قوی در محیط های متعدد، از جمله محیط های تلفن همراه و شهری با سرعت بالا است.
ویژگی ها
■ تعدیل پیشرفته COFDM
■ کدک H.264 با کارایی بالا
■ 200-2700MHz فرکانس گسترده برای انتخاب
■ تا ۱-۲ کیلومتر NLOS برای انتقال ویدیو FHD
■ تاخیر سیستم کم 60-100ms
■ پشتیبانی از فرمت های ویدیویی دوگانه HDMI و CVBS
■ اندازه فشرده و وزن کم
■ محفظه ای محکم از آلومینیوم
■ رمزگذاری AES256
مشخصات
ویژگی های انتقال | |
تعدیل | COFDM |
نوع نوسان | QPSK (4QAM) ، 16QAM، 64QAM (QPSK پیش فرض) |
فرکانس | 200-2700 مگاهرتز (به طور پیش فرض 700 مگاهرتز) |
قدرت انتقال | ≤30dBm |
پهنای باند RF | تنظیم 2-8MHz |
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
فاصله نگهبان | ۱/ ۴، ۱/ ۸، ۱/ ۱۶، ۱/ ۱۶، ۱/ ۳۲ |
محدوده انتقال | 1-2km NLOS |
ویژگی های داده ها | |
ورودی ویدیو |
HDMI (Mini): 1080p/1080i/720p/720i AV: 720x480/60i (NTSC) ، 720x576/50i (PAL) |
فشرده سازی ویدیو | H.264 |
رابط RF | سر SMA F |
تنظیمات پارامتر | استفاده از برنامه نویس USB |
رمزگذاری | AES256 (کلمات عبور تعریف شده توسط کاربر) |
تاخیر لینک | 60-100ms |
سرعت حرکت | پشتیبانی ≥120km/h |
ویژگی های الکتریکی | |
ولتاژ کاری | DC12V |
جریان کار | ≤1A (@12V) |
مصرف برق | ≤12W |
ویژگی های فیزیکی | |
وزن | ≤260g (با آنتن) |
ابعاد | 120x85x28 میلی متر |
کار موقت | -10°C~70°C |
ابعاد

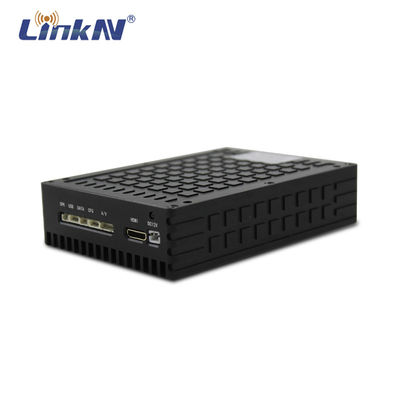

پنل جلویی
1 خروجی اسپیکر، محفوظ است.
رابط دو USB برای ارتقاء نرم افزار، محفوظ است.
اطلاعات 3 UART، محفوظ است.
4 پیکربندی UART، برای تنظیم پارامترهای سیستم با استفاده از کابل داده FM به جعبه FM متصل شوید.
5 ورودی ویدئویی و صوتی آنالوگ، 720x480 60I (NTSC) و 720x576 50I (PAL) خود سازگاری
6 ورودی HDMI کوچک، نوع C
7 ورودی برق، 2 پین، DC 12V
8 LED نشانگر قدرت، چراغ قرمز
پنل عقب
1 رابط آنتن، SAM زنانه
درخواست
سوالات عمومی
س1: آیا شما یک تولید کننده یا یک شرکت تجاری هستید؟
ما يه سازنده حرفه اي هستيم که در سيستم هاي انتقال بي سيم تخصص داريم
س2: چرا باید شما را انتخاب کنم؟
شما قیمت رقابتی، کیفیت عالی، خدمات راضی و ضمانت طولانی خواهید داشت.
س3: چه نوع خدمات محصولی می توانم داشته باشم؟
خدمات OEM و ODM
سوال 4: چه نوع گارانتی ارائه می دهید؟
ما يک سال گارانتي و نگهداري طول عمر ارائه ميديم.
سوال5: شرایط پرداخت چیست؟
ما انتقال بانکی، پی پال یا پول نقد را قبول می کنیم.
س6: بسته بندی و حمل و نقل؟
کارتن قهوه ای خنثی و کشتی از طریق DHL، FedEx، UPS، TNT یا با هوا / دریا.
سوال 7: چقدر طول می کشه تا تحویل؟
1-3 هفته برای مدل معمولی و 3-5 هفته برای مدل سفارشی.
س8: آیا می توانم یک نمونه برای آزمایش سفارش دهم؟
بله، ما از سفارش نمونه استقبال می کنیم، نمونه های مخلوط قابل قبول هستند.
س9: آیا شما محدودیت MOQ دارید؟
هیچ محدودیتی نیست، یک درصد قابل قبوله.
س10: آیا چاپ لوگو من روی محصول مشکلی ندارد؟
بله، لطفا قبل از تولید به طور رسمی به ما اطلاع دهید و طرح را تایید کنید
در مورد LinkAV
شرکت LinkAV که در سال 2005 تاسیس شد، به طراحی و تولید سیستم های انتقال ویدئو / داده های بی سیم همراه از جمله COFDM، IP MESH و سری 4G-LTE اختصاص داده شده است.با یک گروه از مهندسان حرفه ای برای ارائه خدمات سفارشی (OEM). لينک اِي وي به يک مشتري متنوع و پرطلب از پليس و نيروهاي نظامي گرفته تا شهروندان عادي، از هواپيماي بدون سرنشين تا خودروهای بدون سرنشين و روبات ها، از حفرگاه نفتي تا جنگل ها، از خارج به سرزمین چين خدمت مي کند.
LinkAV یک تولید کننده پیشرو چین (OEM) از سیستم های ارتباطی و اطلاعاتی بی سیم نوآورانه است.سیستم های پیشرفته اتصال داده ما برای ارتباطات حیاتی در سیستم های بدون سرنشین تاکتیکی مانند وسایل نقلیه بدون سرنشین (UGV) ایده آل هستند، وسایل نقلیه هوایی بدون سرنشین (درون، UAV) و وسایل نقلیه بدون سرنشین (USV) ، و با توجه به قابلیت حمل و نقل و قابلیت اطمینان طراحی شده اند.
مزایای ما
■ بیش از 15 سال تجربه در راه حل های ارتباطات بی سیم.
■ کیفیت بالا محصول، قیمت رقابتی و MOQ پایین
■ تیم فنی پیش فروش و پس از فروش عالی
■ پاسخ سریع و تحویل سریع
■ پشتیبانی از OEM
تويوتو:https://www.youtube.com/channel/UCn0iKGgxQtkpi2qG4U0HsZg
وب سایت رسمی: http://www.LinkAVtech.com
لینکداین: https://www.linkedin.com/company/linkav-technology/
مزایای COFDM
مدولاسیون COFDM دارای مقاومت خفیف بسیار قوی است، مدولاسیون COFDM امکان انتقال از کاربر نهایی به چند زیر حامل را فراهم می کند،و سیگنال می تواند بسیار طولانی تر از سیگنال در یک سیستم حامل واحد نگه داشته شود، بنابراین COFDM دارای مقاومت قوی تری برای سر و صدای تکان دهنده و مقاومت کاهش سریع کانال است.COFDM دارای استفاده بیشتر از فرکانس است و اجازه می دهد تا امواج زیر حامل ارتگونال به عنوان زیر کانال ها همپوشانی شوند، به جای استفاده سنتی از باند های محافظ که کانال های فرعی را از هم جدا می کنند، بنابراین بهره وری فرکانس را بهبود می بخشد و حداکثر استفاده از منابع طیف را افزایش می دهد.
در مورد انتقال داده های با سرعت بالا، COFDM دارای مکانیسم تعدیل خود سازگاری خود است که به ذیلی حامل ها امکان می دهد روش های تعدیل مختلف مانند QPSK، QAM،16QAM یا 64QAM با توجه به شرایط کانال های مختلف و صداهای پس زمینه. اگر شرایط خوب باشد، پس از آن خود را به تعدیل کارایی بالا، اگر شرایط بد باشد، پس از آن به تعدیل ضد تداخل تطبیق دهید.تا بتونه به طور قابل اعتماد به انتقال اطلاعات با سرعت بالا تطبیق پیدا کنه.
این قابلیت تداخل بین علامت (ISI) قوی است ، ISI علاوه بر سر و صدا در ارتباطات دیجیتال تداخل اصلی است. COFDM با استفاده از پیشوند چرخه ای توانایی قوی ISI را دارد.
سهولت استفاده در ترکیب با انواع روش های دیگر، COFDM می تواند به عنوان یک روش تعدیل استفاده شود، علاوه بر این می تواند به راحتی با بسیاری از انواع فناوری دسترسی چندگانه ترکیب شود،دسترسی به چندین کاربر در همان زمانشما می توانید به چندین کاربر اجازه دهید که به طور همزمان از تکنولوژی اطلاعات COFDM برای انتقال استفاده کنند.
کاربرد دستگاه COFDM
مدولاسیون COFDM مشکلات دشوار انتقال پهن باند بی سیم "غیر خط دید" و "موبایل" را در زمان بیش از 2Mbps حل کرد، بنابراین به طور گسترده ای در ارتباطات تلفن همراه استفاده شده است.سیستم های انتقال و نظارت تصویری مانند پروژه پخش صوتی دیجیتال (DAB)، پخش تلویزیون با وضوح بالا (HDTV) ، مراقبت های بهداشتی، ارتباطات موبایل (CDMA + OFDM) ، LAN بی سیم (IEEE 802.1a) ، دسترسی بی سیم پهن باند (BWA) ،فیلم های با کیفیت بالا در نظارت زمان واقعی (نظام نظامی)، پخش، ایمنی، دفاع دریایی و صنایع دیگر).
انتقال بی سیم تلفن همراه با سرعت بالا در زمان واقعی
این سیستم می تواند از طریق یک شبکه ارتباطی عمومی یا سیستم شبکه ارتباطی خصوصی که به هر مرکز توصیه شده است، ویدئو، صدا، داده و غیره را در زمان واقعی از صحنه اضطراری جمع آوری کند.افسران در تمام سطوح فرماندهی می توانند وضعیت را از کامپیوتر به طور مستقیم درک کنند تا اقدامات موثر را در زمان واقعی فرماندهی انجام دهندبنابراین به طور گسترده ای در خدمات اورژانسی فاجعه های طبیعی استفاده می شود. این سیستم می تواند به صرفه جویی در زمان پردازش و کاهش تلفات ناشی از بلایای طبیعی کمک کند
انتقال بی سیم دریایی در زمان واقعی
نظارت در زمان واقعی بر انتقال بی سیم دریایی برای دفاع ساحلی، دریایی، بازرسی بندر و سایر صنایع مفید است.نظارت در زمان واقعی منطقه نظارتی دریایی می تواند در طول کل فرآیند با ویدئو زنده دستکاری شوداین سیستم می تواند کمک کند تا فرماندهی دریایی، نظارت با کارایی بیشتر انجام شود.
پخش زنده پخش ویدیو
هنگام پخش زنده بازی های ورزشی، وضوح ویدئو می تواند به طور قابل توجهی با انتقال COFDM بهبود یابد.
سیستم ارتباطات عمومی موبایل
IEEE 802.1la در حال حاضر به باند 5GHz توجه دارد و انتقال داده های با سرعت بالا توسط OFDM را فراهم می کند.
به عنوان یک نتیجه گیری، COFDM مدولاسیون مشکلات دشوار "غیر خط دید" و "موبایل" انتقال باند پهن بی سیم زمانی که سرعت بیش از 2Mbps حل شد،COFDM می تواند فیلم ها را با سرعت بالا ضبط کند و فیلم های با کیفیت بالا را در زمان واقعی منتقل کند، به کاربران آزادی استثنایی در جمع آوری اخبار، پخش زنده، برنامه های نظارت در زمان واقعی می دهد.
