LKAV 3624&3203 1.5km UGV Video Data Link CAN کنترل دو جهت صوتی DC 10-30V
مقدمه
LKAV-3624 & 3203 یک سیستم انتقال ویدیویی 8 کانال قدرتمند است که به ویژه برای برنامه های Excavator بدون سرنشین، Backhoe Loader، Wheel Loader و UGV طراحی شده است.دارای ورودی ویدیویی 8 کانال (1080p AHD)، CAN برای کنترل، جاسازی صوتی، 2x2W RF قدرت خروجی و انتقال تا 2km NLOS (5-10km LOS).
ویژگی ها
■ تنظیم فرکانس 580 ± 20MHz
■ سرعت داده تا 82Mbps
■ قدرت خروجی RF 2x2W
■ محدوده تا 2km NLOS (5-10km LOS)
■ DVR ساخته شده در پشتیبانی از کنترل برنامه و تغییر حالت
■ پشتیبانی از صدا دو طرفه
■ پشتیبانی از کنترل CAN
■ پشتیبانی از ورودی برق DC 10-30V
■ با خروجی HDMI در RX
■ پشتیبانی از رمزگذاری AES
■ پشتیبانی از GPS
■ خانه ای محکم از آلومینیوم
مشخصات TX
| فرکانس کار |
562-612MHz |
| تعدیل |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| قدرت خروجی RF |
36dBm (2x2W) |
| پهنای باند RF |
2M/5M/10M/20MHz/40MHz |
| حساسیت دیجیتال |
96dBm@5MHz BPSK |
| نرخ داده |
تا ۸۲ مگابایت در ثانیه |
| رابط ورودی ویدیو |
8x 4-Pin GX12 اتصال هواپیمایی |
| رابط LAN |
3x RJ45 |
| فرمت های ویدیویی |
1080p/1080i/720p/720i |
| رمزگذاری ویدیو |
H.264/H265 |
| رابط RF |
N F x2 |
| رابط GPS |
SMA F x1 |
| رابط میکروفون |
3-Pin GX12 اتصال هواپیمایی |
| رابط اسپیکر |
3-Pin GX12 اتصال هواپیمایی |
| رابط CAN |
2-Pin GX12 اتصال هواپیمایی |
| رمزگذاری |
AES |
| ولتاژ کاری |
DC 24V (10-30V) |
| رابط برق |
3-پین اتصال هواپیمایی |
| ابعاد |
356x200x62mm (با آنتن) |
| وزن |
3.45kg (بدون آنتن) |
| کار موقت |
-20°C~70°C |
| مصرف برق |
TBA |
مشخصات RX
| فرکانس کار |
562-612MHz |
| تعدیل |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| قدرت خروجی RF |
36dBm (2x2W) |
| پهنای باند RF |
2M/5M/10M/20MHz/40MHz |
| حساسیت دیجیتال |
96dBm@5MHz BPSK |
| نرخ داده |
تا ۸۲ مگابایت در ثانیه |
| رابط خروجی ویدیو |
1x HDMI |
| رابط LAN |
1x RJ45 |
| فرمت های ویدیویی |
1080p/1080i/720p/720i |
| رمزگشایی ویدیو |
H.264/H265 |
| رابط RF |
N F x2 |
| رابط GPS |
SMA F x1 |
| رابط میکروفون PTT |
جک گوشي 2×3.5 ميلي متر |
| رابط CAN |
2-Pin GX12 اتصال هواپیمایی |
| رمزگذاری |
AES |
| ولتاژ کاری |
DC 24V (10-30V) |
| رابط برق |
3-پین اتصال هواپیمایی |
| ابعاد |
483x300x45mm (با آنتن) |
| وزن |
3.45kg (بدون آنتن) |
| کار موقت |
-20°C~70°C |
| مصرف برق |
TBA |

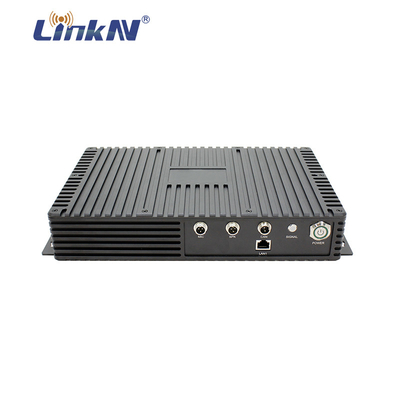

پانل جلویی TX
1 رابط میکروفون
2 رابط اسپیکر
3 رابط CAN
4 نشانگر سیگنال ️ به طور معمول قرمز/سبز چشمک زدن سریع
| وضعیت شاخص |
قدرت سیگنال |
| هنوز سبز |
پيوند محکم است |
| نور قرمز/سبز به طور متناوب می درخشد |
پيوند از هم جدا ميشه |
| هنوز قرمزه |
نميتونه ارتباط برقرار کنه |
| چشمک های قرمز |
پيوند مستقر نيست |
| SNR |
رنگ شاخص |
فرکانس فلک زدن |
رنگ توپولوژی |
ارزش توپولوژی |
| 0 |
قرمز |
N/A |
سبز |
0 |
| 1 تا 12 |
چشمک های قرمز |
۳۵۰ms |
سبز |
1 تا 12 |
| 13 تا 25 |
چراغ قرمز/سبز |
۳۵۰ms |
سبز |
13 تا 25 |
| 26 تا 35 |
رنگ سبز |
۳۵۰ms |
سبز |
26 تا 35 |
| 36 تا 70 |
هنوز سبز |
N/A |
سبز |
36 تا 70 |
| >70 |
چشمک های قرمز |
120ms |
سبز |
>70 |
5 دکمه فشار قدرت فشار برای روشن کردن / خاموش کردن.
6 رابط LAN1 RJ45.
پانل عقب TX
1 رابط آنتن MESH
2 CH1 ورودی ویدیو 4 پین GX12، با خروجی برق DC 12V.
3 CH2 ورودی ویدیو 4 pinGX12، با خروجی برق DC 12V.
4 CH3 ورودی ویدیو 4 pinGX12، با خروجی برق DC 12V.
5 CH4 ورودی ویدیو 4 pinGX12، با خروجی برق DC 12V.
6 CH5 ورودی ویدیو 4 pinGX12، با خروجی برق DC 12V.
7 CH6 ورودی ویدیو 4 pinGX12، با خروجی برق DC 12V.
8 CH7 ورودی ویدیو 4 پین GX12، با خروجی برق DC 12V.
9 CH8 ورودی ویدیو 4 pinGX12، با خروجی برق DC 12V.
10 رابط آنتن GPS SMA F.
11 Power Input Interface ️ 3 پین کانکتور هواپیمایی، DC 10-30V
12 رابط آنتن MESH
پورت 13 LAN2 RJ45.
پورت 14 LAN3 RJ45.
پنل جلویی RX
1 دکمه روشن کردن (Power Press) دکمه روشن کردن (on/off)
2 نشانگر سیگنال
| وضعیت شاخص |
قدرت سیگنال |
| هنوز سبز |
پيوند محکم است |
| نور قرمز/سبز به طور متناوب می درخشد |
پيوند از هم جدا ميشه |
| هنوز قرمزه |
نميتونه ارتباط برقرار کنه |
| چشمک های قرمز |
پيوند مستقر نيست |
| SNR |
رنگ شاخص |
فرکانس فلک زدن |
رنگ توپولوژی |
ارزش توپولوژی |
| 0 |
قرمز |
N/A |
سبز |
0 |
| 1 تا 12 |
چشمک های قرمز |
۳۵۰ms |
سبز |
1 تا 12 |
| 13 تا 25 |
چراغ قرمز/سبز |
۳۵۰ms |
سبز |
13 تا 25 |
| 26 تا 35 |
رنگ سبز |
۳۵۰ms |
سبز |
26 تا 35 |
| 36 تا 70 |
هنوز سبز |
N/A |
سبز |
36 تا 70 |
| >70 |
چشمک های قرمز |
120ms |
سبز |
>70 |
دکمه حالت 3 فشار برای تغییر بین حالت صفحه نمایش کامل، چهار صفحه نمایش تقسیم شده، هشت صفحه نمایش تقسیم شده و نه صفحه نمایش تقسیم شده.
4 دکمه سوئیچ فشار برای انتخاب CAM01، CAM02، CAM03... CAM08
5 CAN Interface 2 Pin اتصال هواپیمایی
6 Intercom Interface برای میکروفون سر K

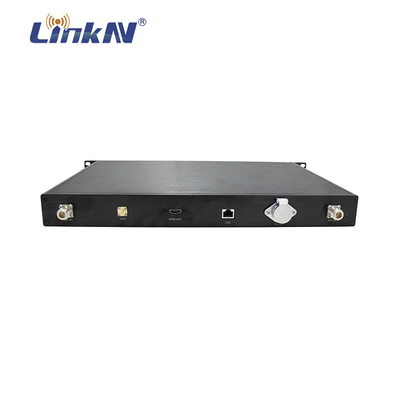

پنل عقب RX
1 رابط آنتن MESH
2 رابط آنتن جی پی اس SMA F.
3 رابط خروجی HDMI
4 پورت LAN RJ45.
5 پورت ورودی برق ️ کانکتور هواپیمایی 3 پین، DC 10-30V
