LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
مسکن: آلیاژ آلومینیوم مقاوم
رابط آنتن: 2x SMA F
ورودی ویدیو: HDMI / IP
فرکانس: 350MHz-4GHz قابل تنظیم
کانال RF: 2T2R
قدرت خروجی: 36dBm (4W MIMO 2x2)
درخواست: انتقال تصویر در هوا
برجسته کردن:

82 مگابايت در هر ساعت ارتباط داده با UAV,20 کيلومتر ارتباط داده بدون سرنشين,IP MESH Relay UAV Data Link ارتباط داده های IP MESH

,

20km UAV Data Link

,

IP MESH Relay UAV Data Link

اطلاعات اولیه
محل منبع: شينزين چين
نام تجاری: OEM / LinkAV
گواهی: CE
شماره مدل: MANET3618
پرداخت
جزئیات بسته بندی: کارتن قهوه ای
زمان تحویل: قابل مذاکره
شرایط پرداخت: T/T، Paypal، L/C، D/A، D/P، Western Union، MoneyGram
قابلیت ارائه: 1000PCS/ماه
توضیحات محصول

UAV Data Link IP MESH Relay 20km رمزگذاری AES دو آنتن SMA زنانه 82Mbps سرعت داده بالا

یک سیستم MANET یک گروه از دستگاه های متحرک (یا موقتا ثابت) است که نیاز به توانایی پخش صدا، داده ها،و ویدئو بین جفت های هر گونه دستگاه استفاده از دیگران به عنوان رله برای جلوگیری از نیاز به زیرساخت.
تکنیک های زیادی برای ارائه قابلیت قوی MANET استفاده می شود، از جمله موارد زیر:


خود شکل گیری / خود درمانیک ویژگی حیاتی از سیستم های MANET است. در یک شبکه شبکه واقعی، رادیو ها می توانند در هر زمان به شبکه بپیوندند یا از آن خارج شوند.و شبکه به طور مداوم توپولوژی خود را با حرکت گره ها نسبت به یکدیگر سازگار می کنداین یک معماری غیرمتمرکز را به این معنی نشان می دهد که هیچ رادیوی مرکزی برای کنترل شبکه مورد نیاز نیست.و ارتباطات ادامه خواهد داد حتی زمانی که یک یا چند گره از دست رفته است.


سازگاری لینکتوانایی هر رادیو برای پیکربندی بهینه پارامترهای انتقال آن (تاریخ، کد FEC،و تکنیک های MIMO) برای به حداکثر رساندن سرعت داده و ثبات پیوندهای هر یک از رادیوهای دیگر که با آن ارتباط برقرار می کندیک رادیو خاص ممکن است با یک رادیو نزدیک دیگر با استفاده از نرخ داده بیش از 50 Mbps ارتباط برقرار کند، در حالی که با استفاده از نرخ تنها 2 Mbps برای ارائه یک پیوند قوی به یک رادیو بسیار دورتر استفاده می شود.اين ها نرخ شکستن بسته ها هستند، که در آن استفاده از یک 50Mbps شتاب بسیار مفید است حتی برای یک جریان داده بسیار پایین تر نرخ به دلیل آن را زمان پخش کانال آزاد برای دیگر گره ها در شبکه برای استفاده از.داشتن نرخ بالا از اطلاعات بالقوه مهم است زیرا زمان پخش کمتر برای پیوندهای کوتاه مصرف می شود، زمان بیشتری برای استفاده از مدولاسیون آهسته تر و بسیار قوی تر و کدگذاری در پیوندهای دور باقی می ماند.


مسیر سازگارییک مکانیسم برای تعیین اینکه چه مسیرهای رله بالقوه مورد استفاده قرار می گیرند زمانی که یک جریان داده باید بین یک جفت رادیو داده شده ارسال شود.این نیاز به پشتیبانی از عملکرد خود ساخت خود درمانی با سازگاری پویا برای استفاده از تمام رادیو های موجود به عنوان رله های بالقوه و مقاوم در برابر از دست دادن رادیو های رلههمچنین باید در ارتباط با سازگاری پیوند کار کند زیرا تعیین مسیر مطلوب برای یک جریان داده نیاز به در نظر گرفتن داده های دیگر دارد که از طریق شبکه جریان دارد.همچنین ظرفیت پویا هر پیوند در شبکهاین مشکل پیچیده است و نیاز به تمام رادیوها برای به اشتراک گذاشتن اطلاعات در مورد ترافیک داده جریان از طریق آنها و ظرفیت پیوند از هر یک به دیگر گره های همسایه است.این به اشتراک گذاری اطلاعات باید به شیوه ای هوشمندانه انجام شود تا بیش از حد از سرعت قابل دسترس شبکه استفاده نشود.


شبکه های شفاف IPبه این معنی که هر تعداد کامپیوتر استاندارد،دوربین ویدئویی IP یا سایر دستگاه ها ممکن است به هر یک از رادیوهای تلفن همراه متصل شوند و از طریق شبکه میش ارتباط برقرار کنند، درست مثل اینکه همه دستگاه ها در یک دفتر واحد با Ethernet سیم دار باشندراه های مختلفی برای انجام این کار در MANET وجود دارد.بهترین انتخاب این است که کل شبکه MANET به نظر برسد که انگار یک سوئیچ شبکه لایه 2 واحد استاین بدان معنی است که بدون هیچ گونه پیکربندی مجدد آدرس های IP یا تنظیمات دیگر،یک گروه از دستگاه های مبتنی بر IP که با هم در یک سوئیچ ساده اترنت کار می کنند می توانند به رادیوهای MANET متصل شوند و عملیات را با آزادی جدید تحرک بی سیم ادامه دهند.


ترافیک چندرسانهمجموعه ای از چالش های منحصر به فرد برای سیستم های MANET را ارائه می دهد.پشتیبانی چندرسانه ای که در سوئیچ های پایه لایه 2 با سیم پیاده سازی شده است، برای تکرار بسته های چندرسانه ای است که به یک پورت در تمام پورت های دیگر وارد می شوند.به عنوان مثال، اگر یک دوربین ویدئویی IP به یک پورت متصل باشد، از بسته های برچسب شده به عنوان چند پخش کننده استفاده می کند.سپس کامپیوترهای متصل به هر یک از پورت های دیگر سوئیچ می توانند به جریان ویدئویی بی سیم دسترسی داشته باشند. این روش ساده به نظر می رسد که در یک شبکه بی سیم که به عنوان یک سوئیچ لایه 2 عمل می کند بسیار خوب کار نمی کند زیرا بسیاری از دستگاه های موجود در شبکه ممکن است نیازی به دیدن یک چندرسانه خاص نداشته باشند.و به طور کورکورانه فرستادن چندرسانه به تمام دستگاه ها به این ترتیب از طریق محدود شبکه بی سیم به طور غیرضروریسیستم های پیشرفته تر MANET امکان بهینه سازی دستی و / یا خودکار را فراهم می کنند و انتقال چندرسانه را فقط به دستگاه هایی که به یک جریان چندرسانه خاص نیاز دارند محدود می کنند.


شبکه های چند کانالis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandاین باند اضافی ممکن است با قدرت بالاتر یا آنتن های افزایش بالاتر باشد تا یک لایه "مخک" با سرعت بالا بین وسایل نقلیه را فراهم کند.هر دستگاه رادیویی سرباز می تونه با هر رادیوی سرباز دیگه ای در هوا ارتباط برقرار کنه، اما لایه ثانویه در فرکانس متفاوتی می تواند تراکم در فرکانس سرباز را کاهش دهد و به منطقه ای که توسط شبکه پوشش داده می شود افزایش دهد.
تمام این قابلیت های شبکه MANET با هم ترکیب می شوند تا اتصال سریع و قوی مشابه آنچه توسط شبکه های پیشرفته 3G / 4G ارائه می شود، فراهم کنند.اما در سناریوهای عملیاتی مهم که زیرساخت های بی سیم دائمی در دسترس نیستند.

مقدمه

MANET3618 یک رادیو MESH است که به طور خاص برای انتقال داده های ویدئویی UAV طراحی شده است، می تواند همزمان ویدیو FHD و داده ها را انتقال دهد. رله چند هپ آن می تواند فاصله انتقال را افزایش دهد،و شبکه خود سازماندهی آن به طور خودکار مسیر را انتخاب می کند. این دارای عملکرد قوی ضد مسدود کردن و ضد تداخل است، بسیار مناسب برای ارتباطات تلفن همراه تحت محیط پیچیده است.

ویژگی ها

■ بدون زیرساخت، خود پیکربندی و خود درمانی

■ فرکانس 1400MHz-1480MHz (350MHz-4GHz قابل تنظیم)

■ سرعت داده تا 82Mbps

■ پشتیبانی از 9 hops و حداقل 64 گره

■ انتقال داده های IP کاملا شفاف

■ پشتیبانی از ورودی IPcam و HDMI

■ محدوده تا 20-40 کیلومتر LOS

■ پشتیبانی از داده های سریال TTL

■ پشتیبانی از رمزگذاری AES256

■ تاخیر سیستم پایین

مشخصات

ویژگی های انتقال
فرکانس 1400MHz-1480MHz (350MHz-4GHz قابل تنظیم)
پهنای باند RF 2M/5M/10M/20MHz/40MHz
قدرت خروجی 36dBm (4W MIMO 2x2)
کانال RF 2T2R
نوع نوسان

DSSS/CCK BPSK/QPSK OFDM

BPSK/QPSK/16-QAM/64-QAM

حساسیت دیجیتال 96dBm@5MHz BPSK
نرخ انتقال تا ۸۲ مگابایت در ثانیه
ظرفیت شبکه 9 هپ و حداقل 64 گره
ویژگی های داده ها
رابط RF SMA F*2
رابط LAN/TTL J30J-15TJ اتصال هواپیمایی
رابط ورودی برق کانکتور XT60
رابط HDMI مایکرو HDMI x1
رمزگذاری AES (کلمات عبور تعریف شده توسط کاربر)
ویژگی های الکتریکی
ولتاژ کاری DC 12-24V
مصرف برق ≤12W
ویژگی های فیزیکی
وزن ۴۵۰ گرم
ابعاد ۱۱۳*۸۴*۳۸ میلی متر
سطح حفاظت IP54
دمای ذخیره -45°C تا 65°C
رطوبت کاری ۵-۹۵٪ (غیر فشرده سازی)

ابعاد

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 0

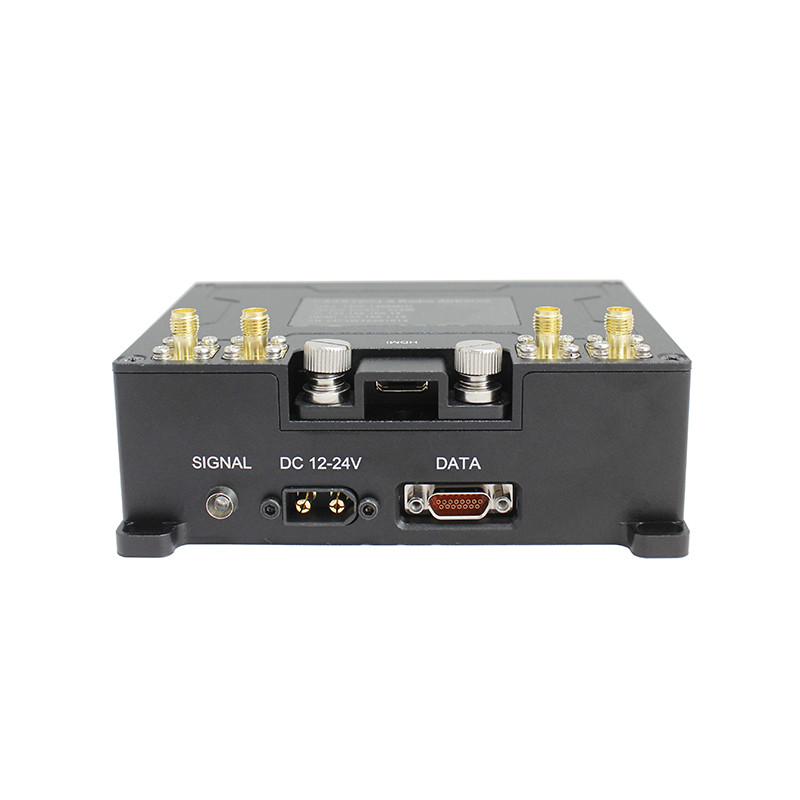

توضیحات پنل

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 1

1 رابط آنتن MESH، SMA F

2 رابط ورودی HDMI

3 رابط آنتن MESH، SMA F

4 رابط LAN/TTL

5 رابط ورودی قدرت

آزمایش میدان

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 2

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 3

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 4

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 5

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 6

نمودار توپولوژی

■ نوع ستاره
LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 7

■ نوع میش
LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 8

■ نوع تصادفی

LKAV3618 82Mbps نرخ داده های بالا UAV ارتباط داده IP MESH رله 20km 9
