LKAV1649 COFDM HDMI CVBS ماژول فرستنده ویدیویی
مقدمه

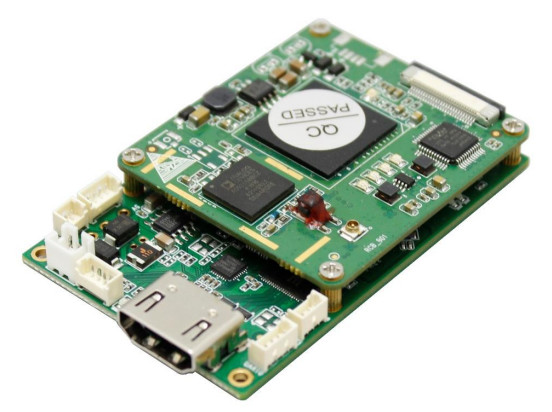

TX1649 یک ماژول کم تاخیر کم COFDM ویدئو فرستنده صفحه طراحی شده برای ضبط
در زمان واقعی، ویدیو با کیفیت بالا. این ویژگی های ورودی HDMI و CVBS. ارائه محدوده طولانی، قابل اعتماد
پخش ویدیوی اچ دی
ویژگی ها
ورودی های ویدیویی دوگانه HDMI و CVBS
1080p تا 60fps
فرکانس 200MHz-2.7GHz طیف گسترده ای
️ 180ms تاخیر پایین از انتهای به انتهای
H.264 CODEC
رمزگذاری AES256
️ اندازه کوچک و وزن کم
مشخصات
| تعدیل |
QPSK ((4QAM) ، 16QAM، 64QAM |
| فرکانس |
200MHz-2.7GHz ((پیش فرض 700MHz) |
| قدرت خروجی |
1 وات |
| پهنای باند RF |
2/4/6/8MHz |
| FEC |
1/2,2/3,3/4,5/6,7/8 |
| فاصله نگهبان |
1/4,1/8,1/16,1/32 |
| ورودی ویدیو |
HDMI:1080p/1080i |
| CODEC |
H.264 |
| رابط RF |
IPEX ماده |
| کنترل پارامتر |
استفاده از برنامه نویس USB |
| رمزگذاری |
AES256 ((کلمات عبور تعریف شده توسط کاربر) |
| ولتاژ کاری |
DC 7v-30V ((12V بهینه) |
| جریان کار |
<0.2A ((@12V) |
| مصرف برق |
2.4W |
| وزن |
۲۱ گرم |
| ابعاد |
۷۰*۴۵*۱۱ میلی متر |
| دمای کاری |
-20°C+70°C |

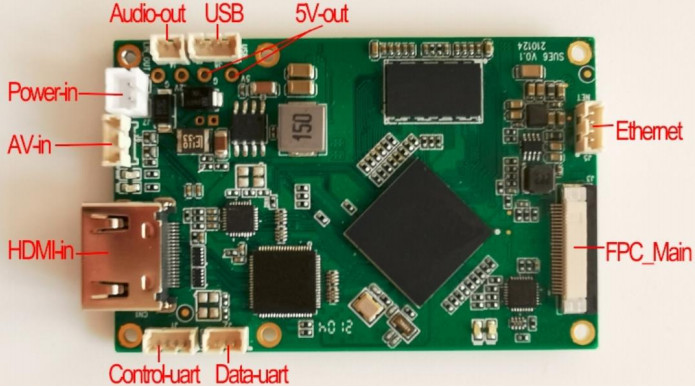

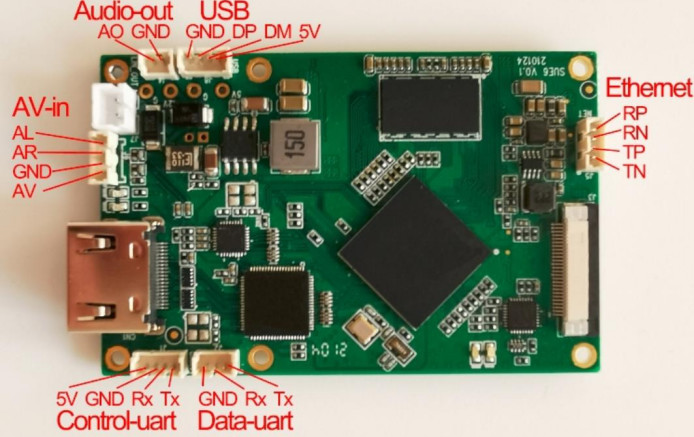

توضیحات رابط
HDMI-in:ورودی HDMI
AV-in:ورودی CVBS، 4 پین
قدرت در:ورودی برق، DC 7-30V، 2 پین.
صدا:خروجی صوتی، صف بزنید.

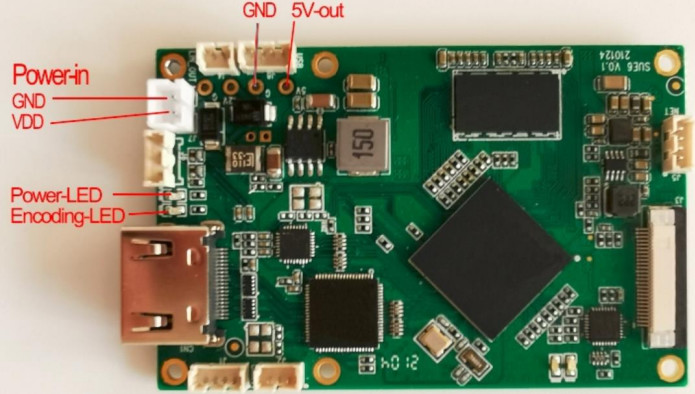

LED قدرت:نشانگر قدرت، قرمز، همیشه بعد از روشن شدن
LED رمزگذاری شده:نشانگر کدگذاری ویدیو، سبز، وقتی کدگذاری ویدیو در حال انجام است، روشن می شود. اگر این چراغ روشن نشود، به این معنی است که ماژول کدگذاری ویدیو را انجام نمی دهد (به عنوان مثال،ضبط ويديويي جلويي شکست خورد)
AV-in:AL،AR،GND،AV.
کنترل UART:پورت سریال برای پیکربندی پارامترهای برد، سوکت ۴ پین 1.25 میلی متری می تواند به برنامه نویس USB یا سایر کامپیوترهای بالا متصل شود.
داده های UART:پورت سریال داده، سوکت ۳ پین ۱.۲۵ میلی متری. نرخ باد و سایر پارامترها را می توان از طریق CFG-UART پیکربندی کرد. هنگام اتصال به ماژول انتقال بی سیم،پورت سریال داده برای انتقال داده های یک طرفه شفاف استفاده می شود..
USB:4pin1.25mm pitch socket، براي ارتقاء و نگهداري نرم افزار استفاده ميشه
