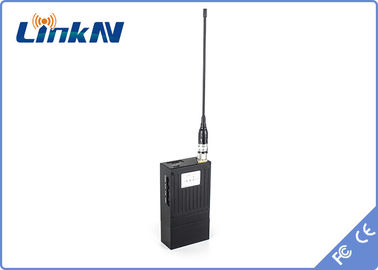

LKAV1519 کارآگاه مینی فرستنده ویدیویی پنهان 1km COFDM تاخیر کم H.264 امنیت بالا AES256 رمزگذاری باتری
مقدمه
LKAV-1519 یک فرستنده ویدیویی کوچک COFDM است که به طور خاص برای برنامه های انتقال ویدیویی مخفی طراحی شده است.اندازه کوچک آن را ایده آل برای انتقال ویدیو مخفی یا برنامه های کاربردی نیاز به قدرت باتری مانند استفاده از بدن پوشیده می کند. می تواند در کیف، کوله پشتی یا کیسه های کوچک قرار داده شود، ویدئو زنده می تواند به عقب به عنوان شواهد مخفی منتقل شود. می تواند در امنیت عمومی، اجرای قانون پلیس،نظارت تصویری در محیط های پیچیده.
ویژگی ها
■ فرکانس 200-2700MHz قابل تنظیم
■ ورودی های ویدیویی دوگانه HDMI و CVBS
■ 1080p FHD تا 60fps
■ محدوده انتقال تا 1-1,5 کیلومتر NLOS
■ 60-100ms تاخیر سیستم کم
■ کدک با کارایی بالا H.264
■ رمزگذاری AES256
■ محفظه ای محکم از آلومینیوم
■ اندازه فشرده و وزن کم

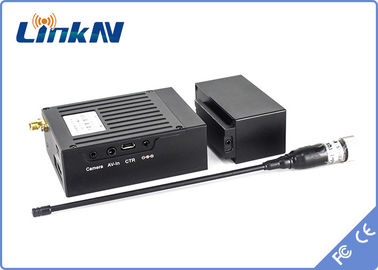

توضیحات پنل
1 رابط آنتن ️ SMA F
2 سوئیچ برق
3 نشانگر قدرت نور سبز
4 ورودی HDMI ️ مینی HDMI
5 ورودی ویدئویی 2.5 میلی متری 3 پین (5 ولت، ویدئو، GND)
6 ورودی ویدئویی 3.5 میلی متری 4 پین (12 ولت، ویدئو، صوتی، GND)
7 Micro USB Interface برای اتصال به برنامه نویس استفاده می شود
8 ورودی 12 ولت DC ️ ورودی قدرت
مشخصات
| ویژگی های انتقال | |
| تعدیل | COFDM |
| نوع نوسان | QPSK ((4QAM) ، 16QAM، 64QAM |
| فرکانس کار | 300MHz-2.7GHz (به طور پیش فرض 700MHz) |
| قدرت انتقال | 30دبلم |
| پهنای باند RF | 2-8MHz |
| FEC | 1/2, 2/3, 3/4, 7/8 |
| فاصله نگهبان | ۱/ ۴، ۱/ ۸، ۱/ ۱۶، ۱/ ۱۶، ۱/ ۳۲ |
| تاخیر | 60 تا 110ms |
| ویژگی های داده ها | |
| ورودی ویدیو | HDMI:1080P/1080i/720P/720i... |
| AV: NTSC/PAL... | |
| فشرده سازی ویدیو | H.264 |
| ورودی صوتی | رابط 3.5mm AV |
| رابط RF | سر SMA F |
| روش کنترل پارامتر | پنل کنترل LED دیجیتال |
| رمزگذاری | 256 بیت AES (می تواند رمز عبور کاربر را تنظیم کند) |
| ویژگی های الکتریکی | |
| ولتاژ کاری | 12 ولت DC |
| جریان کار | 0.9A |
| مصرف برق | ≤ 40dBm |
| مقاومت باتری | 1.5 ساعت |
| ویژگی های فیزیکی | |
| محیط کار | -20°C ~ 70°C |
| ابعاد | 85 x 65 x 30mm (با باتری) |
| 120 × 65 × 30 mm (w/ باتری) | |
| وزن | 238g (با باتری) |
| 354g (w/ باتری) | |
سناریوی کاربرد
درخواست
مزایای COFDM
مدولاسیون COFDM دارای مقاومت خفیف بسیار قوی است، مدولاسیون COFDM امکان انتقال از کاربر نهایی به چند زیر حامل را فراهم می کند،و سیگنال می تواند بسیار طولانی تر از سیگنال در یک سیستم حامل واحد نگه داشته شود، بنابراین COFDM دارای مقاومت قوی تری برای سر و صدای تکان دهنده و مقاومت کاهش سریع کانال است.COFDM دارای استفاده بیشتر از فرکانس است و اجازه می دهد تا امواج زیر حامل ارتگونال به عنوان زیر کانال ها همپوشانی شوند، به جای استفاده سنتی از باند های محافظ که کانال های فرعی را از هم جدا می کنند، بنابراین بهره وری فرکانس را بهبود می بخشد و حداکثر استفاده از منابع طیف را افزایش می دهد.
در مورد انتقال داده های با سرعت بالا، COFDM دارای مکانیسم تعدیل خود سازگاری خود است که به ذیلی حامل ها امکان می دهد روش های تعدیل مختلف مانند QPSK، QAM،16QAM یا 64QAM با توجه به شرایط کانال های مختلف و صداهای پس زمینه. اگر شرایط خوب باشد، پس از آن خود را به تعدیل کارایی بالا، اگر شرایط بد باشد، پس از آن به تعدیل ضد تداخل تطبیق دهید.تا بتونه به طور قابل اعتماد به انتقال اطلاعات با سرعت بالا تطبیق پیدا کنه.
این قابلیت تداخل بین علامت (ISI) قوی است ، ISI علاوه بر سر و صدا در ارتباطات دیجیتال تداخل اصلی است. COFDM با استفاده از پیشوند چرخه ای توانایی قوی ISI را دارد.
سهولت استفاده در ترکیب با انواع روش های دیگر، COFDM می تواند به عنوان یک روش تعدیل استفاده شود، علاوه بر این می تواند به راحتی با بسیاری از انواع فناوری دسترسی چندگانه ترکیب شود،دسترسی به چندین کاربر در همان زمانشما می توانید به چندین کاربر اجازه دهید که به طور همزمان از تکنولوژی اطلاعات COFDM برای انتقال استفاده کنند.
کاربرد دستگاه COFDM
مدولاسیون COFDM مشکلات دشوار انتقال پهن باند بی سیم "غیر خط دید" و "موبایل" را در زمان بیش از 2Mbps حل کرد، بنابراین به طور گسترده ای در ارتباطات تلفن همراه استفاده شده است.سیستم های انتقال و نظارت تصویری مانند پروژه پخش صوتی دیجیتال (DAB)، پخش تلویزیون با وضوح بالا (HDTV) ، مراقبت های بهداشتی، ارتباطات موبایل (CDMA + OFDM) ، LAN بی سیم (IEEE 802.1a) ، دسترسی بی سیم پهن باند (BWA) ،فیلم های با کیفیت بالا در نظارت زمان واقعی (نظام نظامی)، پخش، ایمنی، دفاع دریایی و صنایع دیگر).
انتقال بی سیم تلفن همراه با سرعت بالا در زمان واقعی
این سیستم می تواند از طریق یک شبکه ارتباطی عمومی یا سیستم شبکه ارتباطی خصوصی که به هر مرکز توصیه شده است، ویدئو، صدا، داده و غیره را در زمان واقعی از صحنه اضطراری جمع آوری کند.افسران در تمام سطوح فرماندهی می توانند وضعیت را از کامپیوتر به طور مستقیم درک کنند تا اقدامات موثر را در زمان واقعی فرماندهی انجام دهندبنابراین به طور گسترده ای در خدمات اورژانسی فاجعه های طبیعی استفاده می شود. این سیستم می تواند به صرفه جویی در زمان پردازش و کاهش تلفات ناشی از بلایای طبیعی کمک کند
انتقال بی سیم دریایی در زمان واقعی
نظارت در زمان واقعی بر انتقال بی سیم دریایی برای دفاع ساحلی، دریایی، بازرسی بندر و سایر صنایع مفید است.نظارت در زمان واقعی منطقه نظارتی دریایی می تواند در طول کل فرآیند با ویدئو زنده دستکاری شوداین سیستم می تواند کمک کند تا فرماندهی دریایی، نظارت با کارایی بیشتر انجام شود.
پخش زنده پخش ویدیو
هنگام پخش زنده بازی های ورزشی، وضوح ویدئو می تواند به طور قابل توجهی با انتقال COFDM بهبود یابد.
سیستم ارتباطات عمومی موبایل
IEEE 802.1la در حال حاضر به باند 5GHz توجه دارد و انتقال داده های با سرعت بالا توسط OFDM را فراهم می کند.
به عنوان یک نتیجه گیری، COFDM مدولاسیون مشکلات دشوار "غیر خط دید" و "موبایل" انتقال باند پهن بی سیم زمانی که سرعت بیش از 2Mbps حل شد،COFDM می تواند فیلم ها را با سرعت بالا ضبط کند و فیلم های با کیفیت بالا را در زمان واقعی منتقل کند، به کاربران آزادی استثنایی در جمع آوری اخبار، پخش زنده، برنامه های نظارت در زمان واقعی می دهد.
