پیوند داده ویدیویی IP پهپاد مینی 5-15 کیلومتر رمزگذاری AES
مقدمه
LKAV-3621V2 یک رادیو IP OFDM با اندازه مینی است که در باندهای 800 مگاهرتز، 1.4 گیگاهرتز و 2.4 گیگاهرتز کار می کند، با فناوری پرش فرکانس (FHSS) برای اطمینان از پایداری خوب حتی در شرایط حرکت سریع. این دستگاه از سرعت داده تا 30 مگابیت بر ثانیه و برد انتقال تا 5-15 کیلومتر هوایی به زمین پشتیبانی می کند، که برای کاربردهای انتقال بی سیم با برد طولانی و جریان داده بالا، مانند نظارت، پهپاد، USV و رباتیک ایده آل است.
ویژگی ها
■مدولاسیون TDD-OFDM
■پشتیبانی از 3 باند (800 مگاهرتز/1.4 گیگاهرتز/2.4 گیگاهرتز)
■پشتیبانی از FHSS در هر باند
■1.4/3/5/10/20 مگاهرتز پنج پهنای باند کانال
■حداکثر توان عملیاتی 30 مگابیت بر ثانیه در 20 مگاهرتز
■پشتیبانی از انتقال یک به یک و یک به چند
■پشتیبانی از داده های سریال و ویدئو به طور همزمان
■WebUI برای مدیریت
■رمزگذاری AES128 (تعریف شده توسط کاربر)
■کنترل جریان بالابر و پایین بر
■اندازه جمع و جور و وزن سبک
■محفظه آلیاژ آلومینیوم مقاوم
مشخصات
| مورد | پارامترها |
| فرکانس | 806~826 مگاهرتز، 1428~1448 مگاهرتز، 2401~2481 مگاهرتز |
| پهنای باند RF | 1.4 مگاهرتز/3 مگاهرتز/5 مگاهرتز/10 مگاهرتز/20 مگاهرتز |
| کانال RF | 1T2R |
| توان خروجی | 25dBm±2 |
| حساسیت 800 مگاهرتز |
10 مگاهرتز: -103dBm 5 مگاهرتز: -104dBm 3 مگاهرتز: -106dBm |
| حساسیت 1.4 گیگاهرتز |
10 مگاهرتز: -103dBm 5 مگاهرتز: -104dBm 3 مگاهرتز: -106dBm |
| حساسیت 2.4 گیگاهرتز |
20 مگاهرتز: -99dBm 10 مگاهرتز: -103dBm 5 مگاهرتز: -104dBm 3 مگاهرتز: -106dBm |
| حداکثر توان عملیاتی | حداکثر 30 مگابیت بر ثانیه در 20 مگاهرتز |
| مدولاسیون | BPSK، 16QAM و 64QAM (TDD-OFDM) |
| حالت شبکه | یک به یک و یک به چند (حداکثر یک تا شانزده) |
| رابط آنتن | 2x SMA |
| رابط اترنت | 2x پورت اترنت (100M) |
| پورت سریال | 1x پورت UART (TTL) |
| نرخ باود | 115200bps |
| ورودی ویدئو | IPCam |
| تاخیر کانال | 10ms |
| رمزگذاری | AES128 (تعریف شده توسط کاربر) |
| سرعت حرکت | پشتیبانی از کمتر از 300 کیلومتر در ساعت |
| ورودی برق | 12VDC (7V-30V) |
| جریان کاری | ≤0.5A |
| مصرف برق | <6W (3.7W@7V, 4.5W@30V) |
| ابعاد | 78*52*18mm |
| وزن | 85 گرم |
| دمای کار | -40°C ~ +65°C |

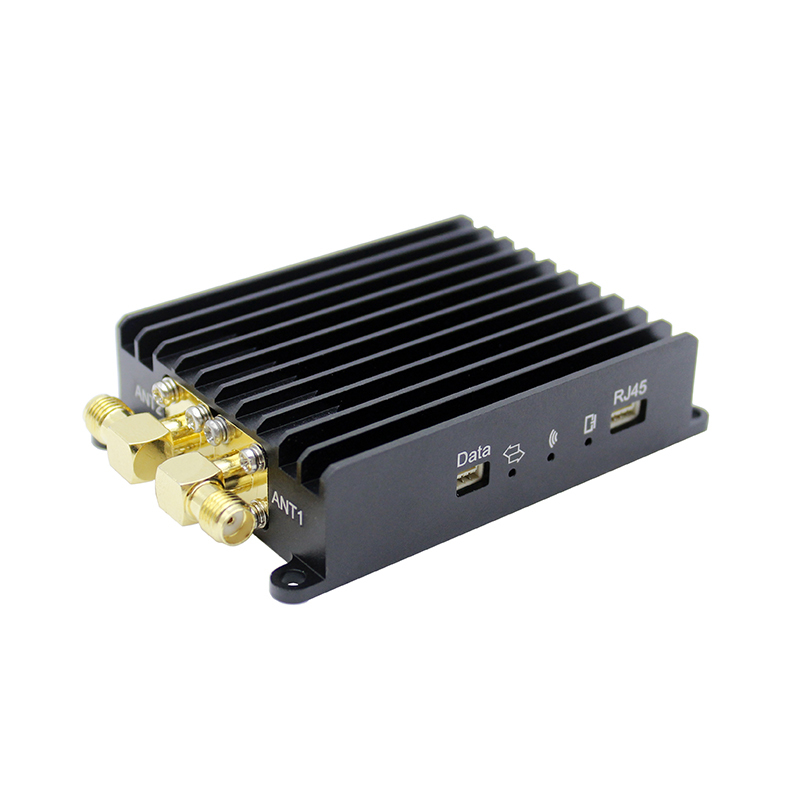

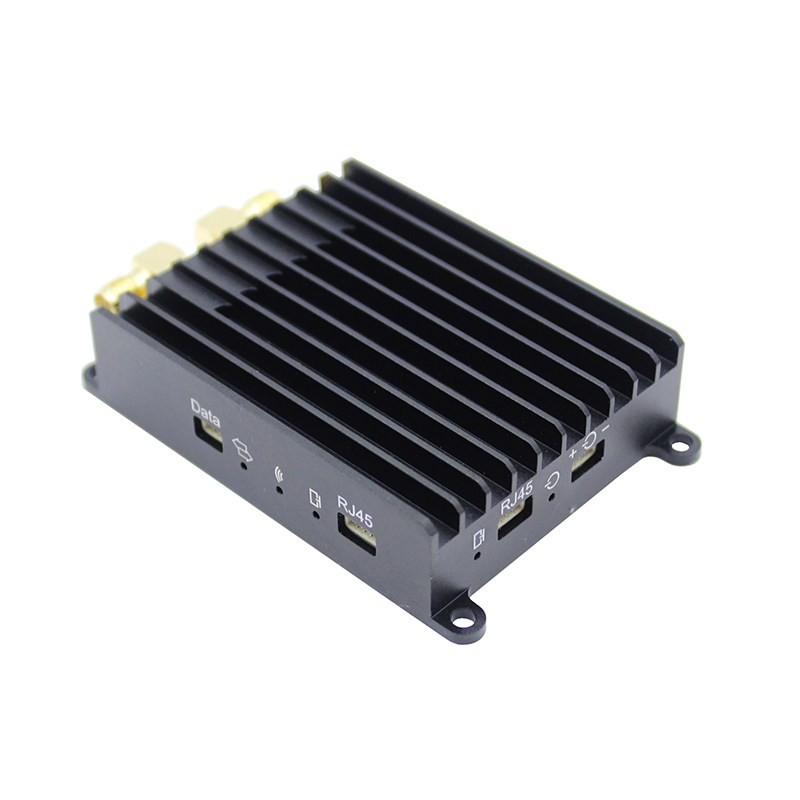

نمای جلو
ارتباط سریال
لطفاً از یک کابل آداپتور سریال USB به TTL 3.3 ولت برای اتصال رایانه و دستگاه خود استفاده کنید (TTL)
در ابزار اشکال زدایی سریال خود، لطفاً پورت سریال صحیح را انتخاب کنید و سایر تنظیمات به شرح زیر است:
باود: 115200bps
داده: 8 بیت
برابری: هیچ
توقف: 1 بیت
یادداشت های کاربردی
این می تواند ارتباط بی سیم دو طرفه از راه دور، ارتباط دو طرفه نقطه به نقطه یا ارتباط دو طرفه نقطه به چند نقطه را محقق کند. در ارتباط نقطه به چند نقطه، اگر ارتباط بین دو گره دسترسی نیاز به انتقال از طریق گره مرکزی داشته باشد، هر گره در همان شبکه محلی بی سیم است و تمام گره های دسترسی با گره مرکزی ارتباط برقرار می کنند تا پهنای باند بی سیم را به اشتراک بگذارند و دستگاه به طور خودکار سرعت سیستم را به طور مساوی اختصاص می دهد. انتقال داده از گره مرکزی به گره دسترسی، downlink نامیده می شود و انتقال داده از گره دسترسی به گره مرکزی، uplink نامیده می شود. در ارتباط نقطه به نقطه یا نقطه به چند نقطه، downlink و uplink پهنای باند بی سیم را به اشتراک می گذارند. هنگامی که دستگاه حمل می شود، تنظیم پیش فرض نسبت سرعت uplink به سرعت downlink = 4:1 است. بنابراین، اگر از دستگاه برای انتقال ویدئوی دوربین IP استفاده می کنید، دوربین IP باید به گره دسترسی متصل شود. دستگاه به طور خودکار و پویا سرعت انتقال بی سیم را با توجه به جریان داده حمل شده تنظیم می کند. هنگامی که مقدار داده حمل شده کوچکتر است، فاصله انتقال در شرایط یکسان بیشتر خواهد بود. بنابراین، هنگام استفاده از دستگاه برای انتقال ویدئوی دوربین IP، می توان با کاهش مناسب نرخ بیت رمزگذاری ویدئوی دوربین IP، فاصله انتقال بی سیم را افزایش داد.
محتوای بسته
فقط برای مرجع، مشمول تغییر برای هر پروژه.
| نام مورد | شرح | تعداد |
| TX | فرستنده (گره دسترسی) | 1 |
| RX | گیرنده (گره مرکزی) | 1 |
| آنتن لاستیکی | 1.4 گیگاهرتز، 3dBi، SMA نر | 2 |
| آنتن FRP | 1.4 گیگاهرتز، 5dBi، نوع N نر | 2 |
| کابل اترنت | 4 پین به RJ45، 2 متر | 2 |
| کابل توسعه | SMA M به SMA F، 30 سانتی متر | 2 |
| کابل توسعه | SMA M به نوع N F با فلنج، 50 سانتی متر | 2 |
| کابل 3 پین TTL | کابل 3 پین TTL به 3 پین، 10 سانتی متر | 2 |
| منبع تغذیه | منبع تغذیه 12V/1A DC | 2 |
