MANET1302-W یک گیرنده ویدیوی بیسیم COFDM با ویژگی‌های رک است که به‌ویژه برای نظارت تصویری دولتی، اجرای قانون پلیس، کنترل مرز، امنیت داخلی و برنامه‌های انتقال ویدیو فرمان طراحی شده است. این گیرنده در محفظه 1U/2U ارائه می‌شود، راه‌حل ایده‌آل برای ایجاد پیوندهای ویدئویی بیسیم ناهموار در همه محیط‌ها از جمله محیط‌های پرسرعت موبایل و شهری است.
ویژگی ها
■ مدولاسیون پیشرفته COFDM و کدگذاری H.264
■ از خروجی های HDMI و CVBS پشتیبانی می کند
■ تأخیر سیستم کم (60-100ms)
■ توانایی ضد تداخل قوی
■ دریافت تنوع برای حساسیت دریافت بالا
■ طراحی پایه قفسه برای نصب آسان
■ محفظه آلیاژ آلومینیوم ناهموار
مشخصات
| ویژگی های انتقال |
| مدولاسیون |
COFDM |
| نوع مدولاسیون |
QPSK(4QAM)، 16QAM، 64QAM |
| فرکانس کاری |
300MHz-860MHz (پیش‌فرض 690-710MHz)
860MHz-2.7GHz برای سفارشی سازی
|
| پهنای باند RF |
1.25/2.5/6/7/8 مگاهرتز |
| FEC |
1/2، 2/3، 3/4، 7/8 |
| فاصله نگهبانی |
1/4، 1/8، 1/16، 1/32 |
| دریافت حساسیت |
-106dBm |
| مشخصات داده ها |
| خروجی ویدیو |
HDMI (1080P/1080i/720P/720i…)
CVBS (720*576@PAL & 720*480@NTSC)
|
| کد نویسی ویدیو |
H.264 |
| رابط MIC |
کانکتور 4 پین هوانوردی |
| رابط RF |
NF (50Ω، دریافت تنوع دو کاناله) |
| رابط ذخیره سازی |
کارت TF (FAT32، حداکثر 128G، شامل نمی شود)
USB برای ذخیره سازی ویدیوی خارجی
|
| روش کنترل پارامتر |
کنترل پنل LED دیجیتال |
| رمزگذاری |
AES 256 بیتی (گذرواژه تعریف شده توسط کاربر) |
| ویژگی های الکتریکی |
| ولتاژ کاری |
AC 220 ولت DC 12 ولت |
| جریان کاری |
1.55 آمپر (@12 ولت) |
| خصوصیات فیزیکی |
| ابعاد |
441x250x45mm (1U) |
| وزن |
3 کیلوگرم |

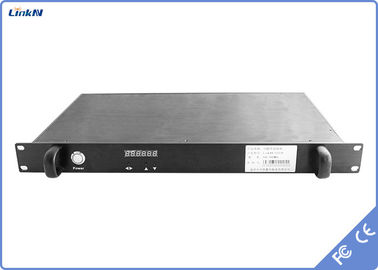

پنل جلو
① دکمه فشاری پاور
② کنترل پنل LED

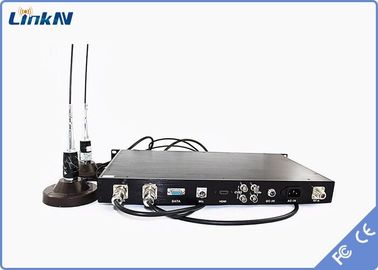

پنل عقب
① رابط آنتن برای ویدئو، نوع N مرد
② رابط آنتن برای ویدئو، نوع N مرد
③ رابط USB برای ذخیره سازی ویدیوی خارجی
④ دکمه OSD
⑤ دکمه REC
⑥ نشانگرهای LED برای OSD و REC (سبز) و پاور (قرمز)
⑦ رابط زن BNC برای خروجی ویدیو
⑧ اتصال زن BNC برای خروجی صدا L
⑨ اسلات کارت TF (FAT32، حداکثر 128G)
⑩ رابط زن BNC برای خروجی صدا R
⑪ رابط زن HDMI برای خروجی ویدیو
⑫ رابط زن DB9 برای داده (اختیاری)
⑬ رابط MIC، اتصال هوانوردی 4 پین (اختیاری)
⑭ رابط ورودی برق، جک 12 ولت DC
⑮ رابط ورودی برق، جک AC 220 ولت
⑯ رابط آنتن برای داده، نوع N مرد (اختیاری)
سناریوی کاربردی
مزایای COFDM
مدولاسیون COFDM دارای مقاومت تضعیف بسیار قوی است، مدولاسیون COFDM انتقال از کاربر نهایی به تعداد زیادی از حامل های فرعی را امکان پذیر می کند، و سیگنال را می توان بسیار طولانی تر از سیگنال نگهداری شده در یک سیستم تک حامل نگه داشت، بنابراین COFDM مقاومت قوی تری برای نویز ضربه ای و مقاومت در برابر تضعیف کانال سریع دارد. COFDM استفاده بالاتری از فرکانس دارد و به جای استفاده سنتی از باندهای محافظ که کانال‌های فرعی را جدا می‌کند، امکان همپوشانی امواج فرعی متعامد را به عنوان کانال فرعی فراهم می‌کند، بنابراین کارایی فرکانس را بهبود می‌بخشد و استفاده از منابع طیف را به حداکثر می‌رساند.
همانطور که برای انتقال داده با سرعت بالا، COFDM دارای مکانیسم مدولاسیون خود تطبیقی است که به زیرمجموعه‌ها امکان می‌دهد روش‌های مدولاسیون مختلفی مانند QPSK، QAM، 16QAM یا 64QAM را با توجه به شرایط کانال و نویزهای مختلف پس‌زمینه انتخاب کنند. اگر شرایط خوب است، پس خود را با مدولاسیون با راندمان بالا وفق دهید، اگر شرایط بد است، سپس با مدولاسیون ضد تداخل سازگار شوید. بنابراین می تواند به طور قابل اعتمادی با انتقال داده با سرعت بالا سازگار شود.
دارای قابلیت تداخل بین نمادی (ISI) قوی است، ISI تداخل اصلی علاوه بر نویز در ارتباطات دیجیتال است. COFDM با استفاده از پیشوند چرخه ای توانایی قوی ISI را دارد.
سهولت استفاده در ترکیب با انواع روش های دیگر، COFDM را می توان به عنوان یک روش مدولاسیون استفاده کرد، علاوه بر این، می توان آن را به راحتی با بسیاری از انواع فناوری دسترسی چندگانه ترکیب کرد و دسترسی چند کاربر را به طور همزمان فراهم کرد. شما می توانید به چندین کاربر اجازه دهید که به طور همزمان از فناوری اطلاعات COFDM برای انتقال استفاده کنند.
کاربردهای دستگاه COFDM
مدولاسیون COFDM مشکلات دشوار انتقال پهنای باند بی سیم "غیر خط دید" و "موبایل" را زمانی که سرعت بالای 2 مگابیت بر ثانیه است حل کرد، بنابراین به طور گسترده در ارتباطات سیار، انتقال ویدئو و سیستم های نظارتی مانند پروژه پخش صوتی دیجیتال (DAB)، پخش تلویزیون با کیفیت بالا (HDDMIE)، پخش مراقبت های بهداشتی (موبایل ارتباط بی سیم) (CDEE + OF) استفاده شده است. 802.1la)، دسترسی بی سیم پهن باند (BWA)، ویدئوهای با کیفیت بالا در نظارت بر زمان واقعی (، پخش، ایمنی، دفاع دریایی و سایر صنایع).
انتقال بی سیم موبایل با سرعت واقعی
این سیستم می تواند فیلم صحنه اضطراری، صدا، داده و غیره را در زمان واقعی از طریق یک شبکه ارتباطی عمومی یا سیستم شبکه ارتباطی خصوصی که به هر مرکز ستایش تحویل داده می شود، جمع آوری کند. افسران در تمام سطوح فرماندهی می توانند موقعیت را مستقیماً از رایانه درک کنند تا اقدامات مؤثری را در فرماندهی بلادرنگ انجام دهند. بنابراین به طور گسترده ای برای خدمات اضطراری بلایای طبیعی اعمال می شود. این سیستم می تواند به صرفه جویی زیادی در زمان پردازش و کاهش تلفات ناشی از بلایا کمک کند
انتقال بی سیم دریایی در زمان واقعی
نظارت بر زمان واقعی انتقال بی سیم دریایی برای دفاع ساحلی، دریایی، بازرسی بندر و سایر صنایع خوب است. نظارت بر زمان واقعی منطقه نظارت دریایی را می توان در کل فرآیند با ویدئو، صدا، داده و کنترل زنده دستکاری کرد. این سیستم می تواند به فرماندهی، نظارت دریایی با کارایی بهتر کمک کند.
پخش زنده پخش ویدئویی
هنگامی که بازی های ورزشی پر جنب و جوش پخش می شود، وضوح ویدیو را می توان با انتقال COFDM تا حد زیادی بهبود بخشید.
سیستم ارتباطات سیار عمومی
IEEE 802.1la قبلاً روی باند 5 گیگاهرتز چشم دوخته است و انتقال داده با سرعت بالا توسط OFDM را فراهم می کند.
به عنوان یک نتیجه، مدولاسیون COFDM مشکلات دشوار انتقال پهنای باند بی سیم "غیر خط دید" و "موبایل" را زمانی که سرعت بیش از 2 مگابیت بر ثانیه است حل کرد، COFDM می تواند فیلم ها را با سرعت بالا ضبط کند و فیلم های زمان واقعی را با کیفیت بالا منتقل کند، باعث شود کاربران آزادی استثنایی در جمع آوری اخبار، پخش زنده، برنامه های نظارت بر زمان واقعی کسب کنند.
سوالات متداول
Q1: آیا شما یک تولید کننده یا یک شرکت تجاری هستید؟
ما تولید کننده حرفه ای و متخصص در سیستم های انتقال بی سیم هستیم.
Q2: چرا باید شما را انتخاب کنم؟
شما قیمت رقابتی، کیفیت عالی، خدمات راضی و گارانتی طولانی دریافت خواهید کرد.
Q3: چه نوع خدمات محصولی می توانم داشته باشم؟
خدمات OEM و ODM.
Q4: چه نوع گارانتی را ارائه می دهید؟
ما یک سال گارانتی و تعمیر و نگهداری مادام العمر ارائه می دهیم.
Q5: شرایط پرداخت چیست؟
ما انتقال بانکی، پی پال یا پرداخت نقدی را می پذیریم.
Q6: بسته بندی و حمل و نقل؟
کارتن قهوه ای خنثی و ارسال از طریق DHL، FedEx، UPS، TNT یا از طریق هوا/دریا.
Q7: چه مدت برای تحویل؟
1-3 هفته برای مدل معمولی و 3-5 هفته برای مدل سفارشی.
Q8: آیا می توانم 1 نمونه را برای آزمایش سفارش دهم؟
بله، از سفارش نمونه استقبال می کنیم، نمونه های مخلوط قابل قبول هستند.
Q9: آیا محدودیت MOQ دارید؟
بدون محدودیت، 1 عدد قابل قبول است.
Q10: آیا چاپ لوگوی من روی محصول اشکالی ندارد؟
بله، لطفاً قبل از تولید به طور رسمی به ما اطلاع دهید و ابتدا طرح را تأیید کنید
