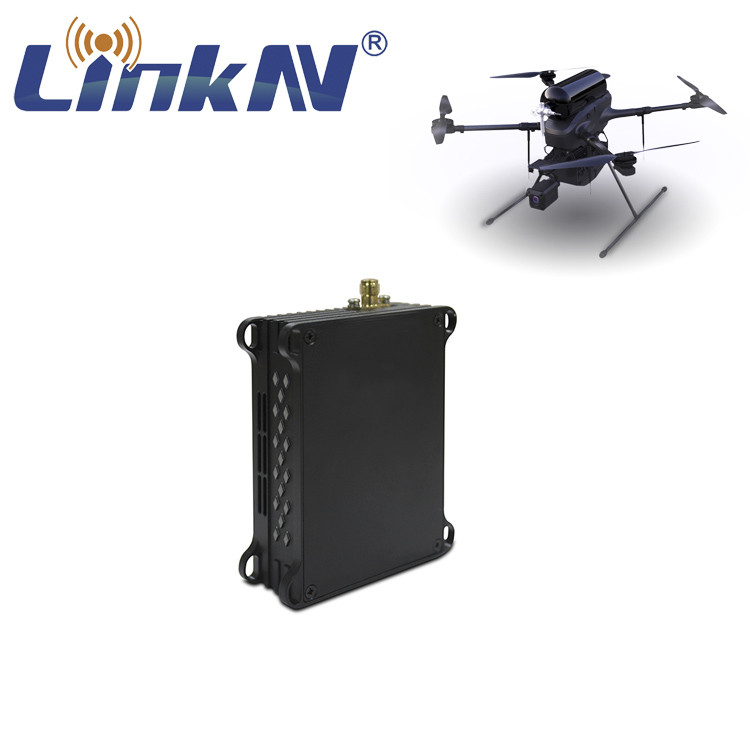

LKAV1614 1w 20km UAV بدون سرنشین داده پیوند ویدئو فرستنده رادیو HDMI
LKAV1614 یک فرستنده ویدئویی بی سیم COFDM است که به ویژه برای برنامه های UAV طراحی شده است. با تکنولوژی های پیشرفته COFDM و H.264 در هسته آن،این امکان را می دهد تا یک پیوند ویدئویی بی سیم قوی در تمام محیط ها از جمله تلفن های همراه با سرعت بالا ایجاد شود.اندازه ی فشرده ی آن باعث می شود که برای نصب UAV ها ایده آل باشد.
ویژگی ها
■ ورودی های ویدیویی دوگانه HDMI و CVBS
■ 60-100ms تاخیر سیستم کم
■ محدوده تا 10-20km LOS
■ فرکانس 300MHz-2.7GHz قابل تنظیم
■ محفظه ای محکم از آلومینیوم
■ اندازه فشرده و وزن کم
■ رمزگذاری AES256
مشخصات
| ویژگی های انتقال |
| مدولاسیون |
COFDM |
| نوع نوسان |
QPSK ((4QAM) ، 16QAM، 64QAM |
| فرکانس |
300MHz-2.7GHz (به طور پیش فرض 700MHz) |
| قدرت انتقال |
30دبلم |
| پهنای باند RF |
2-8MHz |
| FEC |
1/2, 2/3, 3/4, 7/8 |
| فاصله نگهبان |
۱/ ۴، ۱/ ۸، ۱/ ۱۶، ۱/ ۱۶، ۱/ ۳۲ |
| محدوده انتقال |
هوا به زمین تا 20 کیلومتر، LOS |
| ویژگی های داده ها |
| ورودی ویدیو |
HDMI: 1080p/1080i/720p/720i... ((خود سازگاری)
AV: 720x480/60i (NTSC) ، 720x576/50i (PAL) (خود سازگاری)
|
| فشرده سازی ویدیو |
H.264 |
| رابط RF |
سر SMA F |
| روش کنترل |
استفاده از جعبه کنترل LED |
| رمزگذاری |
AES256 (پشتیبانی برای تنظیم رمز عبور) |
| ویژگی های الکتریکی |
| ولتاژ کاری |
DC12V |
| جریان کار |
≤1.2A (@12V) |
| مصرف برق |
≤14.37dBm |
| ویژگی های فیزیکی |
| وزن |
105 گرم |
| ابعاد |
77x54x23.5mm |
| کار موقت |
-20°C~70°C |

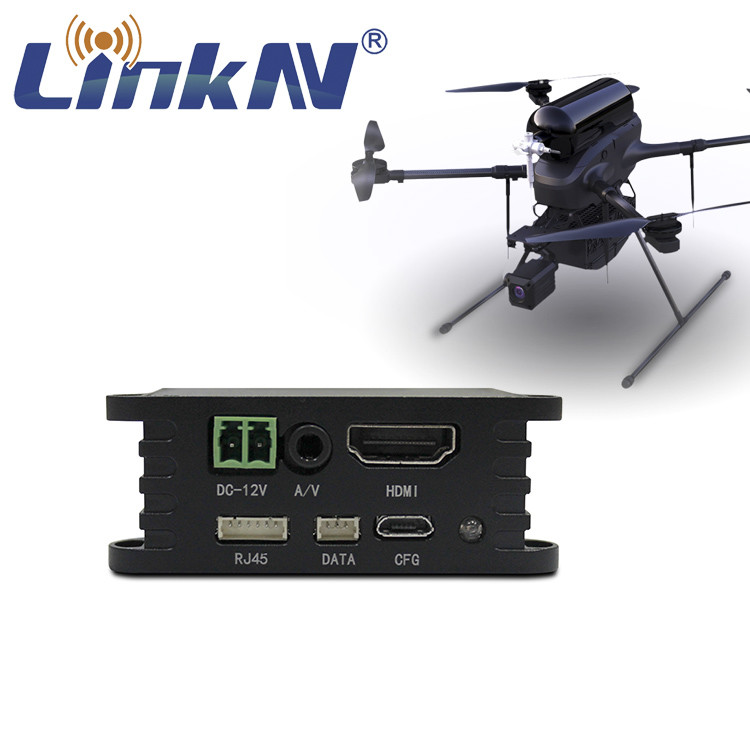

1 رابط آنتن ️ SMA F
1 ورودی برق ️ دو پین، DC 12V
2 ورودی ویدئویی AV CVBS، SD آنالوگ
3 ورودی ویدئویی HDMI
پورت 4 RJ45
5 پورت داده محفوظ است
پورت 6 CFG پورت پیکربندی
7 نشانگر قدرت نور قرمز
مزایای COFDM
مدولاسیون COFDM دارای مقاومت خفیف بسیار قوی است، مدولاسیون COFDM امکان انتقال از کاربر نهایی به چند زیر حامل را فراهم می کند،و سیگنال می تواند بسیار طولانی تر از سیگنال در یک سیستم حامل واحد نگه داشته شود، بنابراین COFDM دارای مقاومت قوی تری برای سر و صدای تکان دهنده و مقاومت کاهش سریع کانال است.COFDM دارای استفاده بیشتر از فرکانس است و اجازه می دهد تا امواج زیر حامل ارتگونال به عنوان زیر کانال ها همپوشانی شوند، به جای استفاده سنتی از باند های محافظ که کانال های فرعی را از هم جدا می کنند، بنابراین بهره وری فرکانس را بهبود می بخشد و حداکثر استفاده از منابع طیف را افزایش می دهد.
در مورد انتقال داده های با سرعت بالا، COFDM دارای مکانیسم تعدیل خود سازگاری خود است که به ذیلی حامل ها امکان می دهد روش های تعدیل مختلف مانند QPSK، QAM،16QAM یا 64QAM با توجه به شرایط کانال های مختلف و صداهای پس زمینه. اگر شرایط خوب باشد، پس از آن خود را به تعدیل کارایی بالا، اگر شرایط بد باشد، پس از آن به تعدیل ضد تداخل تطبیق دهید.تا بتونه به طور قابل اعتماد به انتقال اطلاعات با سرعت بالا تطبیق پیدا کنه.
این قابلیت تداخل بین علامت (ISI) قوی است ، ISI علاوه بر سر و صدا در ارتباطات دیجیتال تداخل اصلی است. COFDM با استفاده از پیشوند چرخه ای توانایی قوی ISI را دارد.
سهولت استفاده در ترکیب با انواع روش های دیگر، COFDM می تواند به عنوان یک روش تعدیل استفاده شود، علاوه بر این می تواند به راحتی با بسیاری از انواع فناوری دسترسی چندگانه ترکیب شود،دسترسی به چندین کاربر در همان زمانشما می توانید به چندین کاربر اجازه دهید که به طور همزمان از تکنولوژی اطلاعات COFDM برای انتقال استفاده کنند.
کاربرد دستگاه COFDM
مدولاسیون COFDM مشکلات دشوار انتقال پهن باند بی سیم "غیر خط دید" و "موبایل" را در زمان بیش از 2Mbps حل کرد، بنابراین به طور گسترده ای در ارتباطات تلفن همراه استفاده شده است.سیستم های انتقال و نظارت تصویری مانند پروژه پخش صوتی دیجیتال (DAB)، پخش تلویزیون با وضوح بالا (HDTV) ، مراقبت های بهداشتی، ارتباطات موبایل (CDMA + OFDM) ، LAN بی سیم (IEEE 802.1a) ، دسترسی بی سیم پهن باند (BWA) ،فیلم های با کیفیت بالا در نظارت زمان واقعی (نظام نظامی)، پخش، ایمنی، دفاع دریایی و صنایع دیگر).

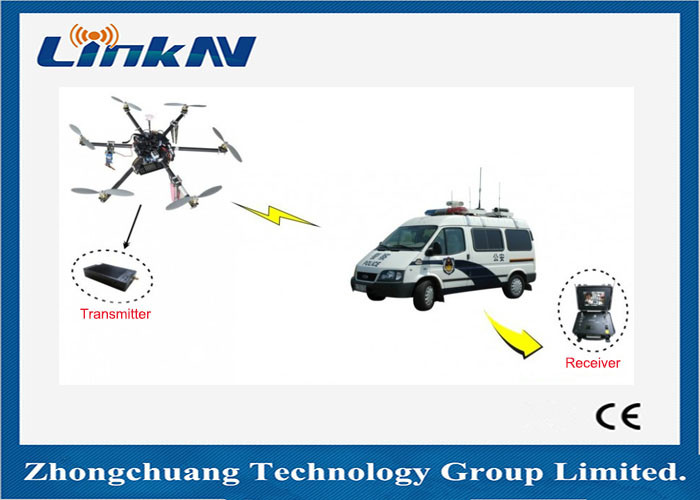

انتقال بی سیم تلفن همراه با سرعت بالا در زمان واقعی
این سیستم می تواند از طریق یک شبکه ارتباطی عمومی یا سیستم شبکه ارتباطی خصوصی که به هر مرکز توصیه شده است، ویدئو، صدا، داده و غیره را در زمان واقعی از صحنه اضطراری جمع آوری کند.افسران در تمام سطوح فرماندهی می توانند وضعیت را از کامپیوتر به طور مستقیم درک کنند تا اقدامات موثر را در زمان واقعی فرماندهی انجام دهندبنابراین به طور گسترده ای در خدمات اورژانسی فاجعه های طبیعی استفاده می شود. این سیستم می تواند به صرفه جویی در زمان پردازش و کاهش تلفات ناشی از بلایای طبیعی کمک کند
انتقال بی سیم دریایی در زمان واقعی
نظارت در زمان واقعی بر انتقال بی سیم دریایی برای دفاع ساحلی، دریایی، بازرسی بندر و سایر صنایع مفید است.نظارت در زمان واقعی منطقه نظارتی دریایی می تواند در طول کل فرآیند با ویدئو زنده دستکاری شوداین سیستم می تواند کمک کند تا فرماندهی دریایی، نظارت با کارایی بیشتر انجام شود.
پخش زنده پخش ویدئویی
هنگام پخش زنده بازی های ورزشی، وضوح ویدئو می تواند به طور قابل توجهی با انتقال COFDM بهبود یابد.
سیستم ارتباطات عمومی موبایل
IEEE 802.1la در حال حاضر به باند 5GHz توجه دارد و انتقال داده های با سرعت بالا توسط OFDM را فراهم می کند.
به عنوان یک نتیجه گیری، COFDM مدولاسیون مشکلات دشوار "غیر خط دید" و "موبایل" انتقال باند پهن بی سیم زمانی که سرعت بیش از 2Mbps حل شد،COFDM می تواند فیلم ها را با سرعت بالا ضبط کند و فیلم های با کیفیت بالا را در زمان واقعی منتقل کند، به کاربران آزادی استثنایی در جمع آوری اخبار، پخش زنده، برنامه های نظارت در زمان واقعی می دهد.
سوالات عمومی
س1: آیا شما یک تولید کننده یا یک شرکت تجاری هستید؟
ما يه سازنده حرفه اي هستيم که در سيستم هاي انتقال بي سيم تخصص داريم
س2: چرا باید تو رو انتخاب کنم؟
شما قیمت رقابتی، کیفیت عالی، خدمات راضی و ضمانت طولانی خواهید داشت.
س3: چه نوع خدمات محصولی می توانم داشته باشم؟
خدمات OEM و ODM
سوال 4: چه نوع گارانتی ارائه می دهید؟
ما يک سال گارانتي و نگهداري طول عمر ارائه ميديم.
سوال5: شرایط پرداخت چیست؟
ما انتقال بانکی، پی پال یا پول نقد را قبول می کنیم.
س6: بسته بندی و حمل و نقل؟
کارتن قهوه ای خنثی و کشتی از طریق DHL، FedEx، UPS، TNT یا با هوا / دریا.
سوال 7: چقدر طول می کشه تا تحویل؟
1-3 هفته برای مدل معمولی و 3-5 هفته برای مدل سفارشی.
س8: آیا می توانم یک نمونه برای آزمایش سفارش دهم؟
بله، ما از سفارش نمونه استقبال می کنیم، نمونه های مخلوط قابل قبول هستند.
س9: آیا شما محدودیت MOQ دارید؟
هیچ محدودیتی نیست، یک درصد قابل قبوله.
س10: آیا چاپ لوگو من روی محصول مشکلی ندارد؟
بله، لطفا قبل از تولید به طور رسمی به ما اطلاع دهید و طرح را تایید کنید
