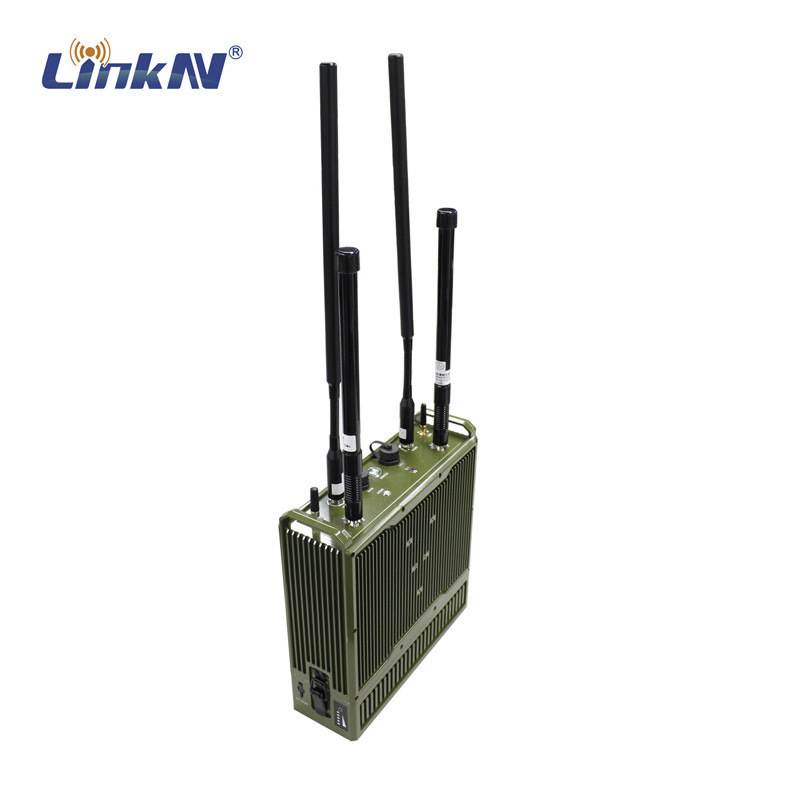

LKAV7903 انتقال ویدئویی MIMO 40dBm IP MESH رادیو و ایستگاه پایه LTE

رادیو 10 وات IP MESH یکپارچه ایستگاه پایه LTE رمزگذاری AES باتری IP66

مقدمه

MANET7903 یک رادیو 40dBm MESH با قدرت بالا است که ایستگاه پایه 4G-LTE 40dBm، GPS / BD و 2.4G WIFI را ادغام می کند.می تواند پوشش شبکه عمومی 4G را در محل اورژانس و دسترسی به اینترنت برای تلفن های همراه فراهم کند.ماژول MESH برای اتصال بی سیم ماژول 4G-LTE مانند اتصال به ایستگاه ماهواره ای قابل حمل از راه دور یا تجهیزات انتقال شبکه ستون فقرات زمینی استفاده می شود.با باتری با کمربند برای تعویض آسانمی توان آن را در سناریوهای متعدد مانند جستجوی اورژانسی و نجات، کنترل آتش و غیره اعمال کرد.

ویژگی ها

■ پهنای باند MESH بالا تا 82Mbp

■ داده های با سرعت بالا بر اساس تکنولوژی 3GPP LTE

■ طراحی یکپارچه ی باند پایه و فرکانس رادیویی

■ رمزگذاری AES256 با امنیت بالا

■ سیستم مدیریت شبکه قدرتمند

■ پشتیبانی از وای فای 2.4G و GPS/BD

■ انتقال شفاف داده های دوگانه IP کامل

■ شبکه سازی انعطاف پذیر و گسترش سریع

■ طراحی مقاوم نظامی IP66

■ استفاده و نگهداری راحت

■ عمر باتری تا 4 ساعت

مشخصات

ابعاد

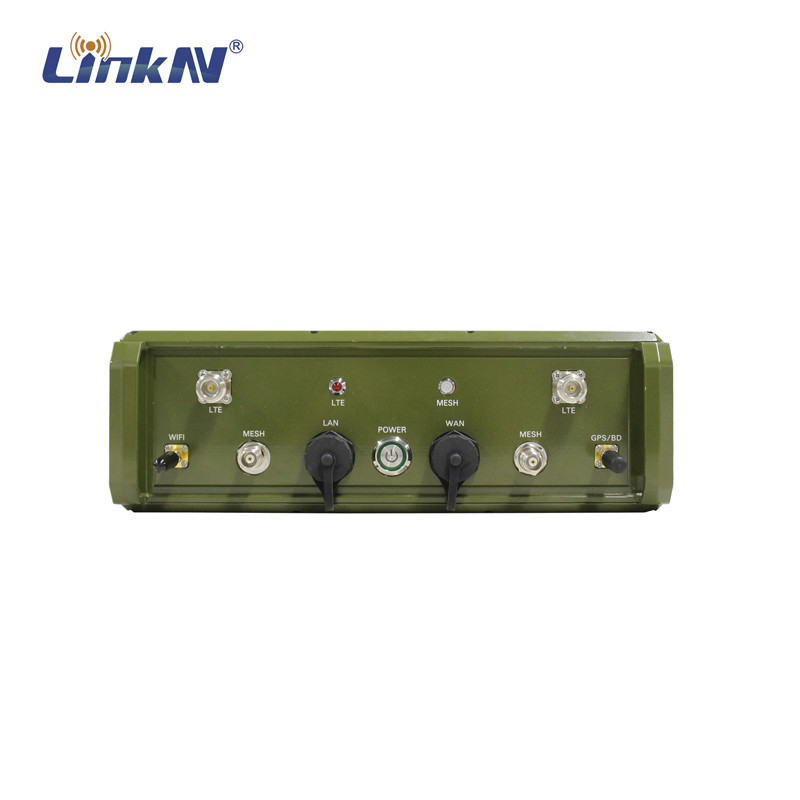

توضیحات پنل

1 رابط آنتن LTE-1

2 شاخص وضعیت LTE

3 شاخص سیگنال MESH

4 رابط آنتن LTE-2

5 رابط آنتن WIFI

6 رابط آنتن MESH-1

7 رابط LAN (RJ45)

8 دکمه قدرت

9 رابط WAN (RJ45)

10 رابط آنتن MESH-2

11 رابط آنتن GPS/BD

12 پورت شارژ

13 قفل باتری

14 شاخص باتری

نمودار توپولوژی

■ نوع زنجیره

■ نوع ستاره

■ نوع میش

■ نوع تصادفی

سناریوی کاربرد

یک سیستم MANET یک گروه از دستگاه های متحرک (یا موقتا ثابت) است که نیاز به توانایی پخش صدا، داده ها،و ویدئو بین جفت های هر گونه دستگاه استفاده از دیگران به عنوان رله برای جلوگیری از نیاز به زیرساخت.
تکنیک های زیادی برای ارائه قابلیت قوی MANET استفاده می شود، از جمله موارد زیر:

خود شکل گیری / خود درمانیک ویژگی حیاتی از سیستم های MANET است. در یک شبکه شبکه واقعی، رادیو ها می توانند در هر زمان به شبکه بپیوندند یا از آن خارج شوند.و شبکه به طور مداوم توپولوژی خود را با حرکت گره ها نسبت به یکدیگر سازگار می کنداین یک معماری غیرمتمرکز را به این معنی نشان می دهد که هیچ رادیوی مرکزی برای کنترل شبکه مورد نیاز نیست.و ارتباطات ادامه خواهد داد حتی زمانی که یک یا چند گره از دست رفته است.

سازگاری لینکتوانایی هر رادیو برای پیکربندی بهینه پارامترهای انتقال آن (تاریخ، کد FEC،و تکنیک های MIMO) برای به حداکثر رساندن سرعت داده و ثبات پیوندهای هر یک از رادیوهای دیگر که با آن ارتباط برقرار می کندیک رادیو خاص ممکن است با یک رادیو نزدیک دیگر با استفاده از نرخ داده بیش از 50 Mbps ارتباط برقرار کند، در حالی که با استفاده از نرخ تنها 2 Mbps برای ارائه یک پیوند قوی به یک رادیو بسیار دورتر استفاده می شود.اين ها نرخ شکستن بسته ها هستند، که در آن استفاده از یک 50Mbps شتاب بسیار مفید است حتی برای یک جریان داده بسیار پایین تر نرخ به دلیل آن را زمان پخش کانال آزاد برای دیگر گره ها در شبکه برای استفاده از.داشتن نرخ بالا از اطلاعات بالقوه مهم است زیرا زمان پخش کمتر برای پیوندهای کوتاه مصرف می شود، زمان بیشتری برای استفاده از مدولاسیون آهسته تر و بسیار قوی تر و کدگذاری در پیوندهای دور باقی می ماند.

مسیر سازگارییک مکانیسم برای تعیین اینکه چه مسیرهای رله بالقوه مورد استفاده قرار می گیرند زمانی که یک جریان داده باید بین یک جفت رادیو داده شده ارسال شود.این نیاز به پشتیبانی از عملکرد خود ساخت خود درمانی با سازگاری پویا برای استفاده از تمام رادیو های موجود به عنوان رله های بالقوه و مقاوم در برابر از دست دادن رادیو های رلههمچنین باید در ارتباط با سازگاری پیوند کار کند زیرا تعیین مسیر مطلوب برای یک جریان داده نیاز به در نظر گرفتن داده های دیگر دارد که از طریق شبکه جریان دارد.همچنین ظرفیت پویا هر پیوند در شبکهاین مشکل پیچیده است و نیاز به تمام رادیوها برای به اشتراک گذاشتن اطلاعات در مورد ترافیک داده جریان از طریق آنها و ظرفیت پیوند از هر یک به دیگر گره های همسایه است.این به اشتراک گذاری اطلاعات باید به شیوه ای هوشمندانه انجام شود تا بیش از حد از سرعت قابل دسترس شبکه استفاده نشود.

شبکه های شفاف IPبه این معنی که هر تعداد کامپیوتر استاندارد،دوربین ویدئویی IP یا سایر دستگاه ها ممکن است به هر یک از رادیوهای تلفن همراه متصل شوند و از طریق شبکه میش ارتباط برقرار کنند، درست مثل اینکه همه دستگاه ها در یک دفتر واحد با Ethernet سیم دار باشندراه های مختلفی برای انجام این کار در MANET وجود دارد.بهترین انتخاب این است که کل شبکه MANET به نظر برسد که انگار یک سوئیچ شبکه لایه 2 واحد استاین بدان معنی است که بدون هیچ گونه پیکربندی مجدد آدرس های IP یا تنظیمات دیگر،یک گروه از دستگاه های مبتنی بر IP که با هم در یک سوئیچ ساده اترنت کار می کنند می توانند به رادیوهای MANET متصل شوند و عملیات را با آزادی جدید تحرک بی سیم ادامه دهند.

ترافیک چندرسانهمجموعه ای از چالش های منحصر به فرد برای سیستم های MANET را ارائه می دهد.پشتیبانی چندرسانه ای که در سوئیچ های پایه لایه 2 با سیم پیاده سازی شده است، برای تکرار بسته های چندرسانه ای است که به یک پورت در تمام پورت های دیگر وارد می شوند.به عنوان مثال، اگر یک دوربین ویدئویی IP به یک پورت متصل باشد، از بسته های برچسب شده به عنوان چند پخش کننده استفاده می کند.سپس کامپیوترهای متصل به هر یک از پورت های دیگر سوئیچ می توانند به جریان ویدئویی بی سیم دسترسی داشته باشند. این روش ساده به نظر می رسد که در یک شبکه بی سیم که به عنوان یک سوئیچ لایه 2 عمل می کند بسیار خوب کار نمی کند زیرا بسیاری از دستگاه های موجود در شبکه ممکن است نیازی به دیدن یک چندرسانه خاص نداشته باشند.و به طور کورکورانه فرستادن چندرسانه به تمام دستگاه ها به این ترتیب از طریق محدود شبکه بی سیم به طور غیرضروریسیستم های پیشرفته تر MANET امکان بهینه سازی دستی و / یا خودکار را فراهم می کنند و انتقال چندرسانه را فقط به دستگاه هایی که به یک جریان چندرسانه خاص نیاز دارند محدود می کنند.

شبکه های چند کانالis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandاین باند اضافی ممکن است با قدرت بالاتر یا آنتن های افزایش بالاتر باشد تا یک لایه "مخک" با سرعت بالا بین وسایل نقلیه را فراهم کند.هر دستگاه رادیویی سرباز می تونه با هر رادیوی سرباز دیگه ای در هوا ارتباط برقرار کنه، اما لایه ثانویه در فرکانس متفاوتی می تواند تراکم در فرکانس سرباز را کاهش دهد و به منطقه ای که توسط شبکه پوشش داده می شود افزایش دهد.
تمام این قابلیت های شبکه MANET با هم ترکیب می شوند تا اتصال سریع و قوی مشابه آنچه توسط شبکه های پیشرفته 3G / 4G ارائه می شود، فراهم کنند.اما در سناریوهای عملیاتی مهم که زیرساخت های بی سیم دائمی در دسترس نیستند.
