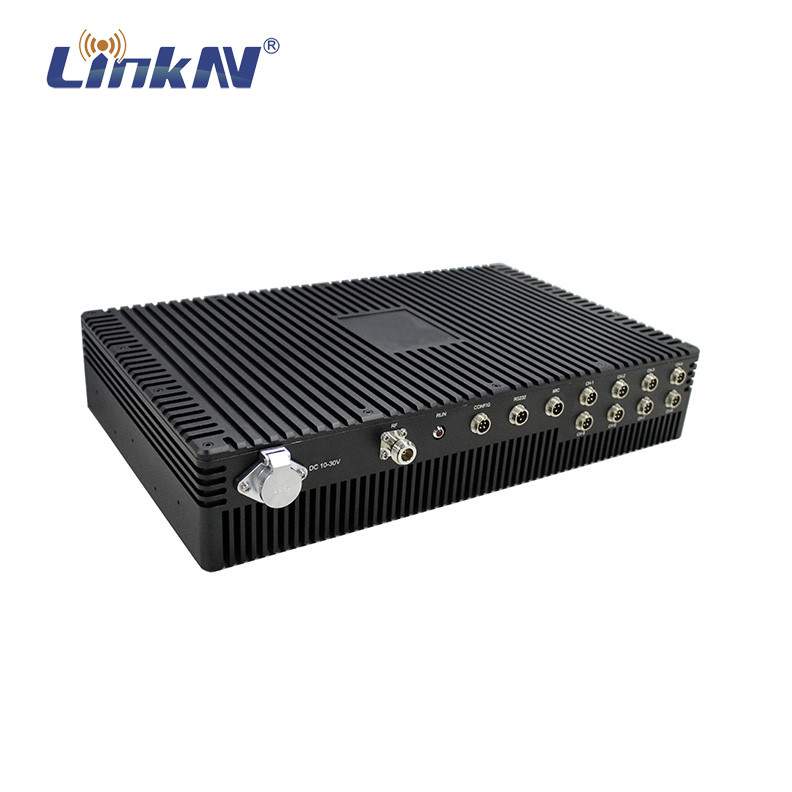

LKAV1650 ورودی فرستنده ویدئویی وای فای 200ms DC10V تا DC30V برای ارتباطات اضطراری

LKAV1650 200ms ورودی فرستنده ویدئویی وای فای DC10V تا DC30V

فرستنده ویدئویی برای حفاری بدون سرنشین و UGV FHD با تاخیر کم با 8 ورودی AHD DC 10-30V

مقدمه

LKAV-1650 یک فرستنده ویدیویی 8 کانال قدرتمند است که به ویژه برای برنامه های حفاری بدون سرنشین و UGV طراحی شده است.جاسازی صوتی، قدرت RF بالا و محدوده انتقال تا 5-10km LOS.

ویژگی ها

■ مدل سازی COFDM و کدگذاری H.264

■ فرکانس 200-2700MHz قابل تنظیم

■ قدرت RF 2W / 37dBm / 40dBm قابل تنظیم

■ محدوده تا 5 تا 10 کیلومتر

■ DVR 8 کانال داخلی

■ تاخیر سیستم پایین

■ پشتیبانی از کنترل RS232

■ پشتیبانی از ورودی برق DC 18-32V

■ پشتیبانی از رمزگذاری AES256

■ خانه ای محکم از آلومینیوم

مشخصات

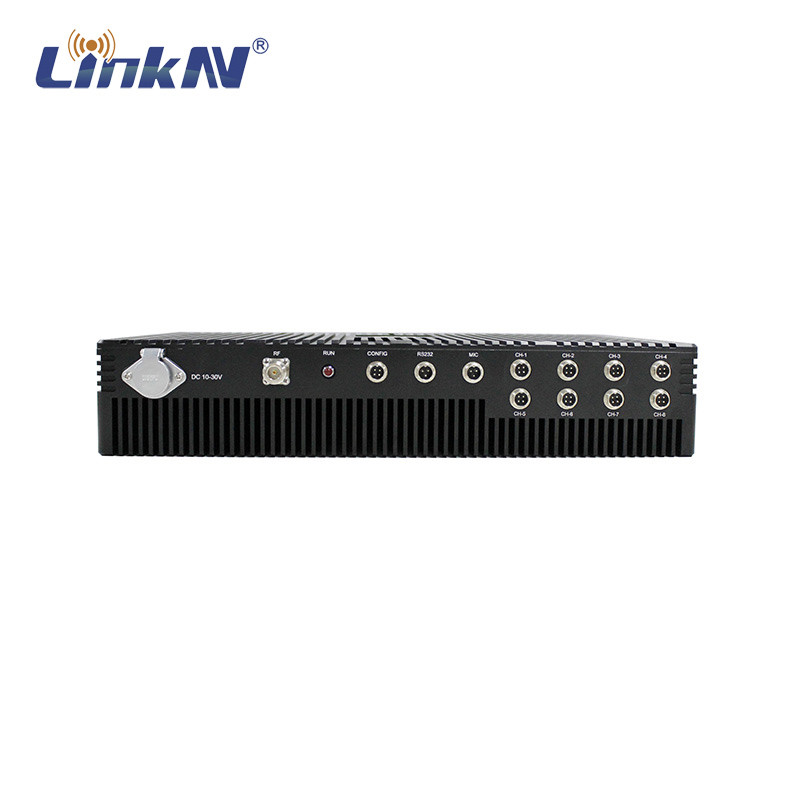

توضیحات پنل

1 قدرت ورودی DC 10-30V

2 آنتن رادیویی رابط

3 نشانگر وضعیت: معمولاً قرمز/سبز و سریع می درخشد

4 تنظیم کردن پورت 4PIN GX12، متصل به برنامه نویس USB

5 پورت RS232 برای کنترل DVR - 3PIN GX12

6 پورت MIC ورودی صوتی

7 CH1 پورت 4PIN GX12، با برق 12V DC

8 CH2 پورت 4PIN GX12، با برق 12V DC

9 CH3 پورت 4PIN GX12، با برق 12V DC

10 CH4 پورت 4PIN GX12، با برق 12V DC

⑪CH5 پورت 4PIN GX12، با برق 12V DC

⑫CH6 پورت 4PIN GX12، با برق 12V DC

⑬CH7 پورت 4PIN GX12، با برق 12V DC

⑭CH8 پورت 4PIN GX12، با برق 12V DC

تست تاخیر

سه کانال سه صفحه نمایش

یک کانال تمام صفحه

ابعاد

مزایای COFDM
مدولاسیون COFDM دارای مقاومت خفیف بسیار قوی است، مدولاسیون COFDM امکان انتقال از کاربر نهایی به چند زیر حامل را فراهم می کند،و سیگنال می تواند بسیار طولانی تر از سیگنال در یک سیستم حامل واحد نگه داشته شود، بنابراین COFDM دارای مقاومت قوی تری برای سر و صدای تکان دهنده و مقاومت کاهش سریع کانال است.COFDM دارای استفاده بیشتر از فرکانس است و اجازه می دهد تا امواج زیر حامل ارتگونال به عنوان زیر کانال ها همپوشانی شوند، به جای استفاده سنتی از باند های محافظ که کانال های فرعی را از هم جدا می کنند، بنابراین بهره وری فرکانس را بهبود می بخشد و حداکثر استفاده از منابع طیف را افزایش می دهد.

در مورد انتقال داده های با سرعت بالا، COFDM دارای مکانیسم مدولاسیون خود سازگاری خود است که به ذیلی حامل ها امکان می دهد روش های مختلف مدولاسیون مانند QPSK، QAM،16QAM یا 64QAM با توجه به شرایط کانال های مختلف و صداهای پس زمینه. اگر شرایط خوب باشد، پس از آن خود را به مدولاسیون کارایی بالا، اگر شرایط بد باشد، پس از آن به مدولاسیون ضد تداخل تطبیق دهید.تا بتونه به طور قابل اعتماد به انتقال اطلاعات با سرعت بالا تطبیق پیدا کنه.

این قابلیت تداخل بین علامت (ISI) قوی است ، ISI علاوه بر سر و صدا در ارتباطات دیجیتال تداخل اصلی است. COFDM با استفاده از پیشوند چرخه ای توانایی قوی ISI را دارد.

سهولت استفاده در ترکیب با انواع روش های دیگر، COFDM می تواند به عنوان یک روش تعدیل استفاده شود، علاوه بر این می تواند به راحتی با بسیاری از انواع فناوری دسترسی چندگانه ترکیب شود.دسترسی به چندین کاربر در همان زمانشما می توانید به چندین کاربر اجازه دهید که به طور همزمان از تکنولوژی اطلاعات COFDM برای انتقال استفاده کنند.

کاربرد دستگاه COFDM
مدولاسیون COFDM مشکلات دشوار انتقال پهن باند بی سیم "غیر خط دید" و "موبایل" را هنگام سرعت بیش از 2Mbps حل کرد ، بنابراین به طور گسترده ای در ارتباطات تلفن همراه استفاده شده است ،سیستم های انتقال و نظارت تصویری مانند پروژه پخش صوتی دیجیتال (DAB)، پخش تلویزیون با وضوح بالا (HDTV) ، مراقبت های بهداشتی، ارتباطات موبایل (CDMA + OFDM) ، LAN بی سیم (IEEE 802.1a) ، دسترسی بی سیم پهن باند (BWA) ،فیلم های با کیفیت بالا در نظارت زمان واقعی (نظام نظامی)، پخش، ایمنی، دفاع دریایی و صنایع دیگر).

انتقال بی سیم تلفن همراه با سرعت بالا در زمان واقعی
این سیستم می تواند از طریق یک شبکه ارتباطی عمومی یا سیستم شبکه ارتباطی خصوصی که به هر مرکز توصیه شده است، ویدئو، صدا، داده و غیره را در زمان واقعی از صحنه اضطراری جمع آوری کند.افسران در تمام سطوح فرماندهی می توانند وضعیت را از کامپیوتر به طور مستقیم درک کنند تا اقدامات موثر را در زمان واقعی فرماندهی انجام دهندبنابراین به طور گسترده ای در خدمات اضطراری فاجعه های طبیعی استفاده می شود. این سیستم می تواند به صرفه جویی در زمان پردازش و کاهش تلفات ناشی از بلایای طبیعی کمک کند.

انتقال بی سیم دریایی در زمان واقعی
نظارت در زمان واقعی بر انتقال بی سیم دریایی برای دفاع ساحلی، دریایی، بازرسی بندر و سایر صنایع مفید است.نظارت در زمان واقعی منطقه نظارتی دریایی می تواند در طول کل فرآیند با ویدئو زنده دستکاری شوداین سیستم می تواند کمک کند تا فرماندهی دریایی، نظارت با کارایی بیشتر انجام شود.

پخش زنده پخش ویدیو
هنگام پخش زنده بازی های ورزشی، وضوح ویدئو می تواند به طور قابل توجهی با انتقال COFDM بهبود یابد.

سیستم ارتباطات عمومی موبایل
IEEE 802.1la در حال حاضر در باند 5GHz تمرکز دارد و انتقال داده های با سرعت بالا توسط OFDM را فراهم می کند.

به عنوان یک نتیجه گیری، COFDM مدولاسیون مشکلات دشوار "غیر خط دید" و "موبایل" انتقال باند پهن بی سیم را در هنگام سرعت بیش از 2Mbps حل کرد،COFDM می تواند فیلم ها را با سرعت بالا ضبط کند و فیلم های با کیفیت بالا را در زمان واقعی منتقل کند، به کاربران آزادی استثنایی در جمع آوری اخبار، پخش زنده، برنامه های نظارت در زمان واقعی می دهد.
